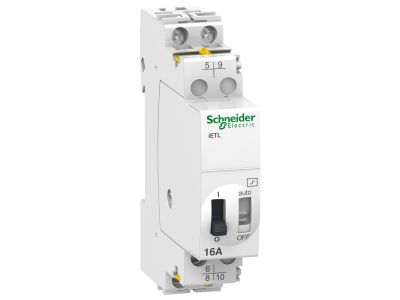

Rozszerzenie przekaźnika iETL-16-111-230 16A 1NO/NC+1NO 230VAC/110VDC, Acti 9 | A9C32816 Schneider Electric

Opis i Kluczowe Cechy

Rozszerzenie przekaźnika impulsowego iETL iTL 16 o numerze katalogowym A9C32816 to zaawansowany komponent z renomowanej serii Acti 9 od Schneider Electric. Urządzenie zostało zaprojektowane z myślą o rozbudowie funkcjonalności podstawowych przekaźników impulsowych, umożliwiając kompleksowe zdalne sterowanie obwodami elektrycznymi. Produkt charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na bezpieczną pracę w instalacjach o standardowym obciążeniu. Unikalna kombinacja styków 1 C/O (styk przełączny) oraz 1 NO (styk zwierny) zapewnia elastyczność w projektowaniu układów automatyki budynkowej i przemysłowej. Urządzenie pracuje w sieciach prądu przemiennego (AC) przy napięciu sterowania 230V AC, a także prądu stałego 110V DC, co czyni je wszechstronnym rozwiązaniem w nowoczesnych rozdzielnicach.

• Prąd znamionowy 16 A: Gwarantuje niezawodne przełączanie odbiorników o znacznej mocy.
• Konfiguracja styków 2P: Wyposażenie w jeden styk przełączny (1 C/O) oraz jeden styk zwierny (1 NO) zwiększa możliwości sterowania wieloma obwodami jednocześnie.
• Kompatybilność Acti 9: Pełna integracja z systemem modułowym Schneider Electric ułatwia montaż i zapewnia estetyczny wygląd rozdzielnicy.
• Zdalne sterowanie: Optymalizacja zarządzania oświetleniem i innymi odbiornikami z wielu punktów sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które są standardem dla aparatury modułowej Schneider Electric. Urządzenie spełnia wymagania norm dotyczących aparatury sterowniczej niskiego napięcia, co potwierdza jego wysoką trwałość mechaniczną i elektryczną. Stopień ochrony obudowy zapewnia bezpieczeństwo użytkowania w standardowych warunkach instalacyjnych, a zastosowane materiały izolacyjne są odporne na wysokie temperatury i procesy starzenia, co jest kluczowe dla zachowania ciągłości zasilania w obiektach komercyjnych i przemysłowych.

Zastosowanie

Rozszerzenie iETL-16-111-230 znajduje szerokie zastosowanie w systemach sterowania oświetleniem w dużych obiektach, takich jak hale magazynowe, biurowce czy hotele. Dzięki możliwości współpracy z przyciskami sterowniczymi, pozwala na tworzenie rozbudowanych scenariuszy załączania i wyłączania odbiorników. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest separacja obwodów sterowania od obwodów wykonawczych oraz tam, gdzie konieczne jest zwiększenie liczby dostępnych styków pomocniczych w istniejącej instalacji opartej na przekaźnikach impulsowych iTL.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o przekrojach dostosowanych do prądu znamionowego 16 A. Dzięki modułowej szerokości, rozszerzenie idealnie przylega do jednostki głównej przekaźnika iTL, co minimalizuje zajmowane miejsce w rozdzielnicy. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone, a parametry sieci odpowiadają specyfikacji urządzenia (230V AC / 110V DC).

FAQ

• Czy to rozszerzenie może pracować samodzielnie? Nie, model iETL jest dedykowanym rozszerzeniem przeznaczonym do montażu wraz z podstawowym przekaźnikiem impulsowym z serii Acti 9 iTL.
• Jakie jest napięcie sterowania dla tego modelu? Urządzenie obsługuje napięcie sterujące 230V AC dla prądu przemiennego oraz 110V DC dla prądu stałego.
• Ile styków posiada to urządzenie? Rozszerzenie posiada łącznie dwa styki: jeden styk przełączny (C/O) oraz jeden styk zwierny (NO).
• Czy produkt pasuje do każdej rozdzielnicy? Tak, urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, która jest powszechnie stosowana w nowoczesnych rozdzielnicach elektrycznych.
