Rozszerzenie Easy 6 wejść 4 wyjścia przekaźnikowe, EASY410-DC-RE | 114293 Eaton

Alternatywny kod produktu: EASY410-DC-RE

Opis i Kluczowe Cechy

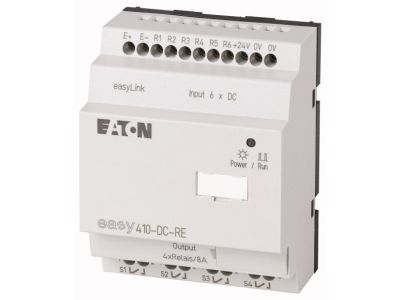

Rozszerzenie programowalnego przekaźnika EASY410-DC-RE (symbol 114293) to moduł rozszerzający o 6 wejść cyfrowych 24VDC i 4 wyjścia przekaźnikowe. Zasilane napięciem 24VDC umożliwia bezpieczną pracę w systemach sterowania niskonapięciowego, a komunikacja przez easyLink pozwala na elastyczne zwiększenie liczby punktów I/O w istniejących instalacjach.

• 6 wejść cyfrowych 24VDC: Umożliwia podłączenie czujników, przycisków i sygnałów binarnych bezpośrednio do modułu, zwiększając liczbę wejść sterownika bez potrzeby stosowania dodatkowych konwerterów.
• 4 wyjścia przekaźnikowe: Zapewniają separację galwaniczną od strony sterowania, co ułatwia dopasowanie do różnych odbiorników AC/DC i zwiększa odporność na zakłócenia.
• Zasilanie 24VDC: Niskonapięciowe zasilanie typowe dla rozdzielnic przemysłowych, zwiększające bezpieczeństwo obsługi i kompatybilność z popularnymi zasilaczami impulsowymi.
• Komunikacja easyLink: Umożliwia szybkie podłączenie do sterowników easy700, easy800, MFD-CP8/CP10, EC4P, EC4E, ES4P bez skomplikowanej konfiguracji.
• Kompaktowa konstrukcja modułowa: Przeznaczony do montażu na szynie DIN TH35, ułatwia rozbudowę istniejącej szafy sterowniczej i oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada znak CE. Zgodność z ogólnymi standardami obowiązującymi w automatyce przemysłowej gwarantuje bezproblemową integrację w typowych instalacjach sterowania.

Zastosowanie

Moduł rozszerzający EASY410-DC-RE przeznaczony jest do zwiększania liczby wejść/wyjść w systemach sterowania opartych na przekaźnikach programowalnych Easy oraz kompatybilnych sterownikach. Znajduje zastosowanie w:

• Rozbudowie istniejących układów automatyki o dodatkowe wejścia sygnałowe i wyjścia wykonawcze.
• Sterowaniu odbiornikami średniej mocy za pomocą wyjść przekaźnikowych w szafach sterowniczych.
• Impulsowym sterowaniu styczników, przekaźników pomocniczych lub wejść PLC za pomocą sygnałów z czujników.
• Budowie rozproszonych punktów I/O w automatyce budynkowej (np. sterowanie oświetleniem, wentylacją, roletami).

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego systemu. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy z zachowaniem wymaganych odstępów. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia wyjść przekaźnikowych oraz obowiązującymi normami. Momenty dokręcania zacisków śrubowych powinny być zgodne z dokumentacją producenta.

FAQ

• Jakie jest napięcie zasilania modułu? Znamionowe napięcie pracy wynosi 24VDC. Nie należy podłączać napięcia wyższego, aby uniknąć uszkodzenia modułu.
• Z jakimi sterownikami współpracuje EASY410-DC-RE? Komunikuje się przez łącze easyLink z urządzeniami serii easy700, easy800, MFD-CP8/CP10, EC4P, EC4E oraz ES4P.
• Ile wejść i wyjść ma moduł? Posiada 6 wejść cyfrowych (24VDC) oraz 4 wyjścia przekaźnikowe (potencjał beznapięciowy, parametry styków zgodne z dokumentacją producenta).
