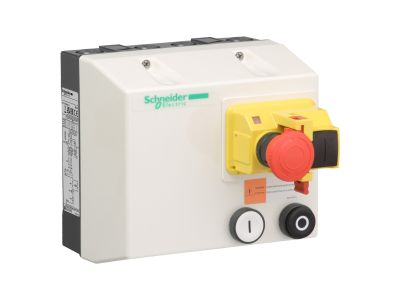

Rozrusznik w obudowie TeSys LG 2,5-4A cewka 220/230VAC | LG7K06M708 Schneider Electric

Opis i Kluczowe Cechy

Rozrusznik w obudowie TeSys LG o symbolu LG7K06M708 to kompaktowe urządzenie łączące stycznik i przekaźnik przeciążeniowy w jednej obudowie, przeznaczone do sterowania i ochrony silników elektrycznych. Zakres nastaw prądu 2,5–4 A pozwala na precyzyjne dopasowanie do znamionowego prądu silnika, a cewka sterująca przystosowana do napięcia 220/230 VAC umożliwia bezpośrednie podłączenie do typowych instalacji jednofazowych. Produkt oferuje niezawodną ochronę przed przeciążeniem i zanikiem fazy, minimalizując ryzyko uszkodzenia napędów.

• Zakres nastaw prądu 2,5–4 A: Umożliwia optymalne zabezpieczenie silników o małej i średniej mocy, zapobiegając przegrzaniu uzwojeń w przypadku przeciążenia.
• Cewka sterująca 220/230 VAC: Bezpośrednie sterowanie napięciem sieciowym bez potrzeby stosowania transformatora obniżającego, co upraszcza instalację.
• Kompaktowa obudowa: Oszczędza miejsce w szafie sterowniczej i ułatwia montaż na szynie DIN lub płycie montażowej.
• Funkcja zabezpieczenia przed zanikiem fazy: Chroni silnik przed pracą na dwóch fazach, eliminując ryzyko uszkodzenia.
• Możliwość ręcznego resetu: Szybki powrót do pracy po ustąpieniu przeciążenia bez konieczności wymiany wkładek topikowych.

Zgodność z Normami

Rozrusznik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Aparatura jest przeznaczona do stosowania w instalacjach niskiego napięcia zgodnie z standardami DIN.

Zastosowanie

Rozrusznik TeSys LG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i zanikiem fazy, a także wygodne sterowanie załączaniem. Sprawdza się w maszynach przemysłowych, pompach, wentylatorach, sprężarkach oraz w układach automatyki budynkowej.

• Ochrona i sterowanie silników w maszynach produkcyjnych (obrabiarki, taśmociągi, mieszadła).
• Zabezpieczenie napędów pomp i wentylatorów w systemach HVAC.
• Sterowanie oświetleniem lub innymi odbiornikami o charakterze silnikowym w automatyce budynkowej.
• Układy rozdzielnic przemysłowych wymagające kompaktowego rozrusznika zintegrowanego z zabezpieczeniem przeciążeniowym.

Wskazówki Montażowe

Montaż i podłączenie rozrusznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymogami normy instalacyjnej. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić ustawienie zakresu prądu oraz poprawność podłączenia cewki sterującej.

FAQ

• Czy rozrusznik posiada podświetlenie lub sygnalizację zadziałania? Produkt nie jest wyposażony w podświetlenie – sygnalizacja stanu opiera się na mechanicznym wskaźniku zadziałania przekaźnika przeciążeniowego (widocznym przez przezroczystą osłonę).
• Jaki jest stopień ochrony obudowy? Dla aparatury montowanej wewnątrz rozdzielnic standardowo przyjmuje się stopień ochrony IP20, co zapewnia ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm – nie jest to jednak parametr podany bezpośrednio w danych produktu.
• Czy rozrusznik działa w trybie ciągłym (praca bez przerwy)? Tak, urządzenie jest przystosowane do pracy ciągłej przy prądzie mieszczącym się w zakresie nastaw (2,5–4 A), pod warunkiem prawidłowego doboru i montażu zgodnie z instrukcją producenta.
