Rozrusznik silnikowy z wyłącznikiem PKE, 3P, 12A, MSC-DEA-12-M17(24V DC) PKE | 121758 Eaton

Alternatywny kod produktu: MSC-DEA-12-M17(24VDC)

Opis i Kluczowe Cechy

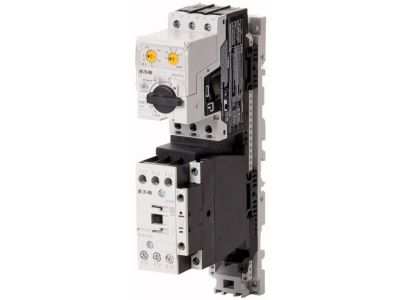

Rozrusznik silnikowy PKE MSC-DEA-12-M17 (symbol 121758) to kompaktowy, 3-biegunowy (3P) zestaw składający się z wyłącznika silnikowego i stycznika, przeznaczony do bezpośredniego rozruchu i ochrony silników indukcyjnych. Dzięki znamionowemu prądowi roboczemu AC-3 do 9 A przy 500 V oraz mocy znamionowej 5,5 kW (przy 380–415 V) urządzenie zapewnia niezawodne sterowanie odbiornikami o znacznym obciążeniu. Napięcie sterujące 24 V DC umożliwia łatwą integrację z układami automatyki (PLC). Szeroka regulacja wyzwalacza przeciążeniowego w zakresie 3–12 A pozwala dopasować ochronę do konkretnego silnika.

• Zakres nastawczy wyzwalaczy przeciążeniowych Ir = 3–12 A: elastyczne dopasowanie ochrony termicznej do różnych mocy silników – jedna seria pokrywa wiele aplikacji, redukując potrzebę magazynowania wielu wariantów.
• Moc znamionowa AC-3 5,5 kW (380/400/415 V) i 5,5 kW (500 V): wysoka wydajność w standardowych sieciach niskiego napięcia, umożliwiająca bezpośrednie sterowanie silnikami o średniej mocy bez dodatkowych układów rozruchowych.
• Koordynacja typu „1” i „2”: elastyczność w doborze zabezpieczeń – typ 2 zapewnia ciągłość pracy po zwarciu, minimalizując przestoje w krytycznych procesach produkcyjnych.
• Napięcie sterujące 24 V DC: bezpieczne napięcie SELV idealne do sterowania z przemysłowych sterowników PLC czy przekaźników, ułatwia projektowanie szaf sterowniczych zgodnie z wymogami ochrony przeciwporażeniowej.
• Odpowiedni dla silników IE3: gwarantuje zgodność z nowoczesnymi standardami efektywności energetycznej – urządzenie oznaczono odpowiednim logo na opakowaniu.

Zgodność z Normami

Rozrusznik spełnia wymagania norm IEC/EN 60947-4-1 oraz VDE 0660. Posiada certyfikat CE. Producent deklaruje zgodność z dyrektywami Unii Europejskiej, co potwierdza bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Rozrusznik silnikowy PKE przeznaczony jest do bezpośredniego rozruchu i zabezpieczania trójfazowych silników indukcyjnych w warunkach przemysłowych. Dzięki koordynacji typu 1 lub 2 sprawdza się zarówno w aplikacjach standardowych, jak i tych wymagających wysokiej niezawodności po zwarciu.

• Sterowanie i ochrona silników pomp, wentylatorów, sprężarek w instalacjach przemysłowych.
• Zabezpieczanie silników klasy IE3 w nowoczesnych liniach produkcyjnych – zgodność oznaczona na opakowaniu.
• Integracja z systemami automatyki budynkowej i sterownikami PLC poprzez napięcie 24 V DC.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako kompletny zestaw rozruchowy z wyłącznikiem silnikowym.

Wskazówki Montażowe

Montaż i podłączenie rozrusznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i warunkami zwarciowymi. Moment dokręcania zacisków – według dokumentacji producenta. Przed pierwszym uruchomieniem należy ustawić zakres wyzwalacza przeciążeniowego (Ir) zgodnie z prądem znamionowym silnika.

FAQ

• Czy rozrusznik można sterować bezpośrednio z przekaźników PLC 24 V DC? Tak, napięcie sterujące cewki stycznika wynosi 24 V DC, co pozwala na łatwe podłączenie do wyjść cyfrowych sterowników PLC lub przekaźników niskonapięciowych.
• Jaki jest zakres nastawczy wyzwalacza przeciążeniowego? Zakres regulacji prądu wyzwalacza termicznego (Ir) wynosi od 3 A do 12 A. Pokrętło pozwala na płynne ustawienie wartości zabezpieczenia silnika.
• Czy rozrusznik nadaje się do silników o podwyższonej sprawności IE3? Tak, urządzenie oznaczone jest jako odpowiednie również dla silników klasy IE3 – producent umieścił odpowiednie logo na opakowaniu. Spełnia wymogi normy IEC/EN 60947-4-1.
