Rozrusznik silnikowy w obudowie TeSys LG 4-6,3A cewka 230V AC | LG7K06P710 Schneider Electric

Opis i Kluczowe Cechy

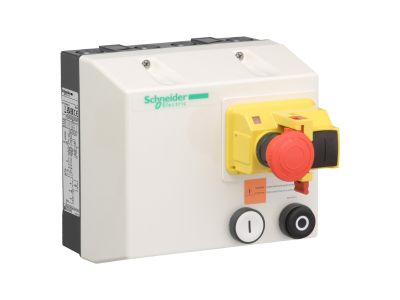

Rozrusznik silnikowy w obudowie z serii TeSys LG, oznaczony symbolem LG7K06P710, przeznaczony do ochrony i sterowania silnikami elektrycznymi. Zakres prądowy 4–6,3 A umożliwia dopasowanie do silników o umiarkowanym obciążeniu, zapewniając skuteczne zabezpieczenie przed przeciążeniem. Cewka sterująca 230 V AC pozwala na bezpośrednie podłączenie do standardowej sieci zasilającej. Urządzenie w kompaktowej obudowie ułatwia montaż w szafach sterowniczych.

• Zakres prądowy 4–6,3 A: Precyzyjna regulacja umożliwia ochronę silników w typowych aplikacjach przemysłowych, eliminując ryzyko uszkodzenia wskutek przeciążenia.
• Cewka sterująca 230 V AC: Zasilanie bezpośrednio z sieci – upraszcza instalację i eliminuje potrzebę stosowania dodatkowych transformatorów.
• Obudowa ochronna: Zapewnia bezpieczeństwo użytkowania i odporność na warunki środowiskowe typowe dla rozdzielnic i szaf sterowniczych (stopień ochrony zgodny z konstrukcją).
• Kompaktowa konstrukcja: Oszczędność miejsca na szynie DIN – idealne rozwiązanie w ciasnych szafach.
• Seria TeSys LG: Sprawdzona niezawodność i kompatybilność z akcesoriami systemu TeSys Schneider Electricder Electric.

Zgodność z Normami

Rozrusznik silnikowy został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. W przypadku szczegółowych wymagań normatywnych zalecamy weryfikację w dokumentacji technicznej producenta.

Zastosowanie

Rozrusznik silnikowy przeznaczony jest do sterowania i zabezpieczania silników indukcyjnych w aplikacjach przemysłowych oraz budynkowych. Sprawdza się w układach wymagających automatycznego rozruchu i ochrony przed przeciążeniem.

• Sterowanie i ochrona silników pomp wentylatorów sprężarek i taśmociągów w zakładach produkcyjnych.
• Układy automatyki budynkowej – sterowanie silnikami w systemach HVAC wind i bram przemysłowych.
• Linie produkcyjne – zabezpieczenie silników podajników mieszadeł i obrabiarek.
• Instalacje komercyjne – ochrona silników w agregatach chłodniczych i klimatyzatorach.

Wskazówki Montażowe

Montaż i podłączenie rozrusznika silnikowego może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilające i upewnij się że obwód jest odłączony od źródła. Przekrój przewodów dobierz zgodnie z obowiązującymi normami do prądu znamionowego silnika oraz warunków instalacji. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją techniczną producenta (dostępną na karcie katalogowej). Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie zabezpieczeń przed włączeniem napięcia.

FAQ

• Czy rozrusznik nadaje się do silników jednofazowych? Rozrusznik przeznaczony jest przede wszystkim do silników trójfazowych – aplikacja dla silników jednofazowych wymaga indywidualnej oceny i zgodności z zakresem prądowym.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnej wartości IP – standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20. Należy zachować odpowiednią ochronę przed wilgocią i pyłem w szafie.
• Czy mogę sterować rozrusznikiem bezpośrednio z PLC? Tak, cewka 230 V AC może być załączana przez styk przekaźnika lub wyjście przekaźnikowe PLC (sterowania), pod warunkiem że prąd i napięcie sterowania są zgodne z danymi katalogowymi PLC.
