Rozrusznik nawrotny, 0,4-2 A, DC 24 V, przyłącze śrubowe/sprężynowe | 3RM1202-3AA04 Siemens

Alternatywny kod produktu: 3RM12023AA04

Opis i Kluczowe Cechy

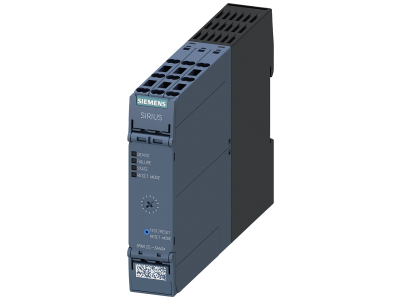

Rozrusznik nawrotny Siemens SIRIUS 3RM1202-3AA04 to kompaktowe urządzenie hybrydowe przeznaczone do roboczego przełączania silników trójfazowych w układach rewersyjnych. Oferuje zakres regulacji prądu od 0,4 do 2 A przy napięciu zasilania DC 24 V, co zapewnia elastyczność w doborze do szerokiej gamy napędów małej mocy. Dzięki hybrydowej technice łączeniowej łączy niskie straty mocy z szybkim i cichym przełączaniem. Wyposażono je w przyłącze śrubowe i sprężynowe, ułatwiające elastyczne okablowanie w szafach sterowniczych.

• Zakres prądu 0,4–2 A: Umożliwia precyzyjne dopasowanie zabezpieczenia przeciążeniowego do silnika, chroniąc go przed przegrzaniem przy minimalnym zapasie mocy.
• Napięcie sterowania DC 24 V: Bezpieczne napięcie niskie, kompatybilne z typowymi systemami automatyki i PLC, eliminujące ryzyko porażenia w obwodzie sterowniczym.
• Elektroniczne zabezpieczenie przed przeciążeniem: Monitoruje prąd silnika w czasie rzeczywistym i odłącza zasilanie przy przekroczeniu nastawionego progu, zapobiegając uszkodzeniu uzwojeń.
• Hybrydowa technika łączeniowa: Łączy zalety łączników półprzewodnikowych (beziskrowość, długa żywotność) i styczników (galwaniczne odizolowanie w stanie wyłączenia), co zwiększa niezawodność i redukuje zużycie energii.
• Zintegrowany wyświetlacz LED i szybka diagnostyka: Wskaźniki LED informują o stanie pracy i ewentualnych błędach, skracając czas identyfikacji usterek bez konieczności podłączania dodatkowych narzędzi.

Zgodność z Normami

Rozrusznik nawrotny Siemens 3RM1202-3AA04 został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej oraz posiada oznakowanie CE. Spełnia standardy bezpieczeństwa obowiązujące dla aparatury łączeniowo-sterowniczej stosowanej w instalacjach przemysłowych. Dokładne numery norm prosimy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Urządzenie przeznaczone jest do rewersyjnego (dwukierunkowego) sterowania silnikami trójfazowymi o prądzie znamionowym w zakresie 0,4–2 A. Sprawdza się w aplikacjach wymagających zmiany kierunku obrotów napędu, takich jak bramy, przesuwne taśmy transportowe, pompy czy wentylatory.

• Sterowanie nawrotne silników w małych maszynach produkcyjnych (napędy pomocnicze, podajniki).
• Impulsowe przełączanie kierunku obrotów w systemach automatyki budynkowej (rolety, żaluzje, bramy).
• Zabezpieczenie przeciążeniowe i sterowanie w szafach sterowniczych maszyn pakujących, etykietujących lub sortujących.
• Zastosowanie w instalacjach wymagających odłączenia galwanicznego w stanie spoczynku, np. w układach bezpieczeństwa.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozruszniku nawrotnym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami, uwzględniając maksymalny prąd silnika (2 A). Moment dokręcania zacisków śrubowych – według danych podanych w instrukcji producenta. W przypadku stosowania złączy sprężynowych należy użyć odpowiedniego narzędzia do otwarcia mechanizmu.

FAQ

• Czy rozrusznik posiada podświetlenie LED? Tak, urządzenie wyposażone jest w wyświetlacz LED sygnalizujący stan pracy (gotowość, przeciążenie, błąd). Nie jest to jednak podświetlenie przycisku – to diody diagnostyczne służące do szybkiej lokalizacji usterek.
• Jaki jest stopień ochrony tego rozrusznika? W dostarczonych danych producenta nie podano konkretnej klasy IP. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się IP20. W razie potrzeby stosowania w trudniejszych warunkach zalecamy osłonę lub zabudowę w obudowie o wyższej szczelności.
• Czy urządzenie pracuje jako styk normalnie otwarty czy zamknięty? Rozrusznik nawrotny SIRIUS 3RM1 jest wyposażony w hybrydową technikę łączeniową, która w stanie spoczynku rozłącza obwód główny (galwaniczne odizolowanie). Nie ma typowego styku NO/NC jak w styczniku – funkcję przełączania kierunku realizuje wewnętrzna elektronika oraz przekaźnik wyjściowy.
