Rozrusznik nawrotny, 0,1-0,5 A, DC 24 V, przyłącze sprężynowe | 3RM1201-2AA04 Siemens

Alternatywny kod produktu: 3RM12012AA04

Opis i Kluczowe Cechy

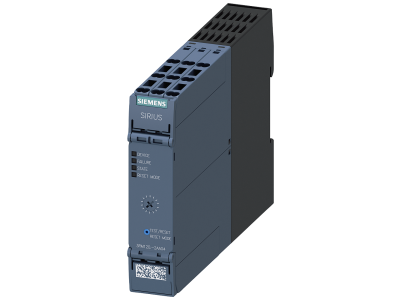

Rozrusznik nawrotny Siemens SIRIUS 3RM1201-2AA04 to kompaktowe urządzenie do roboczego przełączania silników trójfazowych w układach rewersyjnych. Dzięki hybrydowej technice łączeniowej łączy energooszczędność z wysoką trwałością mechaniczną i elektryczną. Przystosowany do prądu silnika w zakresie 0,1-0,5 A przy napięciu sterowania DC 24 V, wyposażony w przyłącze sprężynowe, które przyspiesza i upraszcza montaż bez użycia narzędzi. Niewielka szerokość obudowy oraz zintegrowane zabezpieczenie przeciążeniowe minimalizują liczbę niezbędnych komponentów w rozdzielnicy.

• Prąd silnika 0,1-0,5 A (zakres regulacji): Szeroki zakres ustawień pozwala dopasować ochronę przeciążeniową do rzeczywistego obciążenia silnika bez konieczności stosowania wielu wariantów urządzenia.
• Napięcie sterowania DC 24 V: Bezpieczne napięcie niskie, powszechnie stosowane w szafach sterowniczych PLC – łatwe do zintegrowania z systemami automatyki.
• Hybrydowa technika łączeniowa: Połączenie zalet łączników półprzewodnikowych i styczników – cicha praca, brak zużycia styków, minimalne straty mocy w stanie załączenia.
• Przyłącze sprężynowe (Push-in): Montaż przewodów bez użycia narzędzi – znaczne skrócenie czasu okablowania oraz pewny, wibroodporny styk elektryczny.
• Diagnostyka błędów za pomocą wyświetlacza LED: Szybka lokalizacja usterek (np. przeciążenie, zanik fazy) bez konieczności podłączania zewnętrznych mierników, co skraca przestoje maszyny.

Zgodność z Normami

Rozrusznik nawrotny SIRIUS 3RM1201-2AA04 jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Produkt posiada certyfikację CE, potwierdzającą spełnienie wymagań dyrektyw Unii Europejskiej. Urządzenie dostępne jest również w wariantach z certyfikatami ATEX – przeznaczonych do pracy w strefach zagrożonych wybuchem (szczegóły w zależności od wersji).

Zastosowanie

Rozrusznik nawrotny 3RM1 został zaprojektowany do sterowania trójfazowymi silnikami indukcyjnymi małej mocy w aplikacjach wymagających zmiany kierunku obrotów. Sprawdza się zarówno w przemyśle, jak i w automatyce budynkowej, gdzie liczy się oszczędność miejsca i szybki montaż.

• Sterowanie napędami bram, rolet i żaluzji – płynna zmiana kierunku obrotów silnika bez dodatkowych styczników.
• Automatyka linii produkcyjnych i przenośników – rewersyjny rozruch małych silników w transportorach, podajnikach i mieszadłach.
• Obsługa pomp i wentylatorów – układ nawrotny umożliwia zmianę kierunku przepływu medium (np. opróżnianie zbiornika, nawiew/wywiw).
• Budowa rozdzielnic maszynowych i szaf sterowniczych – dzięki kompaktowym wymiarom i przyłączu sprężynowemu idealny do gęstej zabudowy.

Wskazówki Montażowe

Montaż rozrusznika nawrotnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem przewodów należy zapoznać się z dokumentacją producenta dotyczącą momentów dokręcania (w przypadku zacisków sprężynowych wystarczy wciśnięcie przewodu) oraz dobrać przekrój przewodów odpowiednio do prądu znamionowego obwodu. Prace konserwacyjne i diagnostyczne wykonywać wyłącznie przy wyłączonym napięciu, przestrzegając zasad bezpieczeństwa elektrycznego.

FAQ

• Czy rozrusznik 3RM1201-2AA04 ma wbudowane podświetlenie lub diodę sygnalizacyjną? Urządzenie wyposażone jest w wyświetlacz LED służący do diagnostyki błędów (np. przeciążenie, zanik fazy). Nie jest to jednak podświetlenie przycisku ani wskaźnik załączenia – funkcja diagnostyczna pozwala szybko zidentyfikować usterkę.
• Jaki stopień ochrony (IP) ma ten rozrusznik? Informacja o stopniu ochrony IP nie została podana w danych katalogowych. Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowo przyjmuje się ochronę obudowy rozdzielnicy (np. IP54). Należy sprawdzić dokumentację techniczną dla konkretnej aplikacji.
• Czy tryb pracy styku jest zwierny czy rozwierny? Rozrusznik nawrotny SIRIUS 3RM1 przeznaczony jest do roboczego przełączania silników – w standardowej konfiguracji styki wykonawcze pracują w trybie zwiernym (NO – normally open). W przypadku potrzeby realizacji funkcji bezpieczeństwa należy zastosować dedykowane moduły lub wariant z bezpiecznym wyłączaniem (dostępny w serii 3RM1).
