Rozrusznik nawrotny, 0,1-0,5 A, AC 110-230 V, przyłącze śrubowe | 3RM1201-1AA14 Siemens

Alternatywny kod produktu: 3RM12011AA14

Opis i Kluczowe Cechy

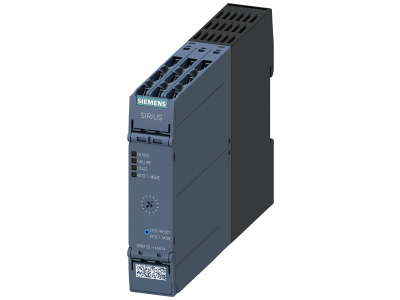

Rozrusznik nawrotny SIRIUS 3RM1 (symbol 3RM1201-1AA14) firmy Siemens przeznaczony jest do roboczego przełączania silników trójfazowych w układach rewersyjnych. Urządzenie pracuje w zakresie prądu od 0,1 A do 0,5 A przy napięciu zasilania AC 110-230 V i wyposażone jest w przyłącze śrubowe. Hybrydowa technika łączeniowa łączy zalety łączenia mechanicznego i półprzewodnikowego, co zapewnia cichą pracę, niskie zużycie energii i długą żywotność. Wąska obudowa oraz zredukowane okablowanie upraszczają montaż w rozdzielnicach.

• Zakres prądu 0,1-0,5 A: precyzyjna regulacja prądu silnika umożliwia dopasowanie do małych odbiorników bez ryzyka przeciążenia.
• Napięcie zasilania AC 110-230 V: uniwersalny zakres napięć sterujących, kompatybilny z typowymi instalacjami przemysłowymi i budynkowymi.
• Hybrydowa technika łączeniowa: minimalne straty mocy w stanie załączenia, cicha praca i brak iskrzenia podczas łączenia.
• Elektroniczne zabezpieczenie przeciążeniowe: chroni silnik przed skutkami przeciążeń termicznych, eliminując konieczność stosowania dodatkowego przekaźnika termicznego.
• Wyświetlacz LED: szybka diagnostyka stanu pracy i sygnalizacja błędów, co skraca czas serwisu i identyfikacji awarii.
• Przyłącze śrubowe: pewne i łatwe okablowanie bez narzędzi specjalnych, przystosowane do przewodów o odpowiednim przekroju.

Zgodność z Normami

Rozrusznik spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada certyfikat CE. Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z uznanymi standardami branżowymi dotyczącymi łączników elektromagnetycznych i zabezpieczeń silników, co gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Rozrusznik nawrotny 3RM1201-1AA14 znajduje zastosowanie w układach napędowych wymagających zmiany kierunku obrotów silnika. Dzięki wbudowanemu zabezpieczeniu przeciążeniowemu oraz hybrydowej technice łączeniowej jest szczególnie polecany do aplikacji o ograniczonej przestrzeni montażowej.

• Sterowanie silnikami trójfazowymi w przenośnikach, bramach, żaluzjach i napędach bramowych wymagających pracy nawrotnej.
• Zabezpieczenie i przełączanie pomp, wentylatorów oraz kompresorów o małej mocy w instalacjach przemysłowych.
• Zastosowanie w automatyce budynkowej do sterowania roletami, bramami garażowymi i schodami ruchomymi.
• Praca w układach z PLC lub przekaźnikami – rozrusznik może być sterowany bezpośrednio sygnałami 24 V DC lub AC 110-230 V (zależnie od wersji napięciowej).

Wskazówki Montażowe

Montaż rozrusznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach obudowanych o stopniu ochrony co najmniej IP2X. Okablowanie wykonać zgodnie z dokumentacją techniczną producenta, dobierając przekrój przewodów do prądu silnika (zalecany przekrój dla 0,5 A – min. 0,5 mm²). Momenty dokręcania zacisków przyłączeniowych należy stosować według wartości podanych w karcie katalogowej (standardowo 0,5-0,6 Nm). Po montażu sprawdzić poprawność działania zabezpieczenia przeciążeniowego oraz kierunek obrotów silnika.

FAQ

• Czy rozrusznik posiada podświetlenie LED? Tak, urządzenie wyposażone jest w wyświetlacz LED służący do sygnalizacji stanu pracy (np. gotowości, przeciążenia, błędu). Nie jest to typowe podświetlenie przycisku, lecz diody diagnostyczne.
• Jaki jest stopień ochrony rozrusznika? W dostarczonych danych nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 dla części przedniej, a po zabudowie w rozdzielnicy – wyższy stopień ochrony wynikający z obudowy. Należy zapoznać się z kartą katalogową producenta.
• Jaki tryb pracy styku zastosowano – mechaniczny czy półprzewodnikowy? Rozrusznik wykorzystuje hybrydową technikę łączeniową, która łączy zalety styków mechanicznych (niskie straty w stanie załączenia) i półprzewodnikowych (beziskrowe przełączanie). W praktyce oznacza to cichą pracę, bardzo małe zużycie i brak iskrzenia przy załączaniu/wyłączaniu.
