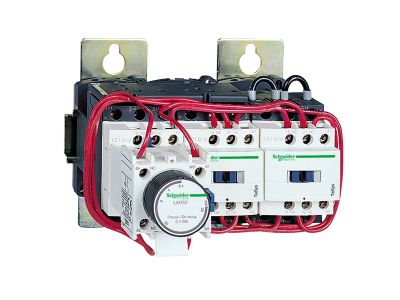

Rozrusznik gwiazda-trójkąt TeSys D 80A 3x3P 3NO cewka 230V AC | LC3D80P7 Schneider Electric

Opis i Kluczowe Cechy

Rozrusznik gwiazda-trójkąt TeSys D o symbolu LC3D80P7 marki Schneider Electricder Electric to urządzenie przeznaczone do rozruchu silników asynchronicznych z redukcją prądu rozruchowego. Wyposażony w trzy zestawy styków głównych 3-biegunowych (3x3P) oraz trzy styki pomocnicze normalnie otwarte (3NO), zapewnia niezawodne przełączanie w obwodach o prądzie znamionowym 80 A. Cewka sterująca 230 V AC umożliwia podłączenie bezpośrednio do sieci napięcia fazowego.

• Prąd znamionowy 80 A: Gwarantuje bezpieczną pracę przy silnikach o dużej mocy, minimalizując ryzyko przegrzania styków podczas rozruchu i pracy ciągłej.
• Cewka sterująca 230 V AC: Umożliwia łatwe sterowanie bez konieczności stosowania dodatkowych transformatorów – kompatybilna z typowymi instalacjami napięcia fazowego.
• Konfiguracja styków 3x3P + 3NO: Trzy bieguny główne i trzy styki pomocnicze normalnie otwarte pozwalają na elastyczne realizowanie układów gwiazda-trójkąt oraz sygnalizację stanu pracy.
• Konstrukcja TeSys D: Sprawdzona seria Schneider Electricder Electric gwarantuje trwałość mechaniczną i elektryczną w warunkach przemysłowych, ułatwiając montaż i konserwację.
• Rozruch gwiazda-trójkąt: Zmniejsza prąd rozruchowy nawet o 2/3 w stosunku do rozruchu bezpośredniego, chroniąc sieć zasilającą i przedłużając żywotność silnika.

Zgodność z Normami

Rozrusznik TeSys D LC3D80P7 został zaprojektowany zgodnie z europejskimi standardami oraz normami DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do montażu w rozdzielnicach i szaf sterowniczych.

Zastosowanie

Rozrusznik gwiazda-trójkąt znajduje zastosowanie wszędzie tam, gdzie wymagany jest łagodny rozruch silników asynchronicznych dużych mocy. Idealnie sprawdza się w instalacjach przemysłowych oraz budynkowych.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w przemyśle.
• Rozruch gwiazda-trójkąt w układach automatyki maszyn i urządzeń produkcyjnych.
• Impulsowe sterowanie stycznikami i przekaźnikami w systemach PLC oraz sterownikach swobodnie programowalnych.
• Automatyka budynkowa – rozruch silników w centralach wentylacyjnych, klimatyzacyjnych i instalacjach wodociągowych.

Wskazówki Montażowe

Montaż i podłączenie rozrusznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekroje przewodów dobierz do prądu znamionowego 80 A zgodnie z obowiązującymi normami. Moment dokręcania śrub zacisków należy stosować według dokumentacji producenta.

FAQ

• Czy rozrusznik ma podświetlenie lub diodę sygnalizacyjną? W standardowym wyposażeniu LC3D80P7 nie przewidziano podświetlenia. Do sygnalizacji stanu można wykorzystać dodatkowe styki pomocnicze lub zewnętrzne lampki.
• Jaki stopień ochrony ma to urządzenie? Aparatura modułowa montowana w rozdzielnicach ma zazwyczaj stopień ochrony IP20. Dokładne dane dla konkretnych warunków pracy należy sprawdzić w dokumentacji technicznej producenta.
• Jaki jest tryb pracy styków głównych? Styki główne są normalnie otwarte (NO) – w stanie spoczynku nie przewodzą prądu. Załączanie następuje po podaniu napięcia na cewkę sterującą.
