Rozrusznik gwiazda/trójkąt 3x3P(3NO) 230VAC 18A | LC3D180AP7 Schneider Electric

Opis i Kluczowe Cechy

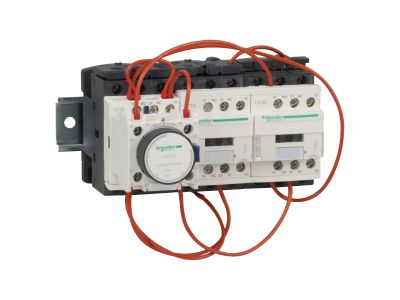

Rozrusznik gwiazda/trójkąt z serii TeSys D, oznaczony symbolem LC3D180AP7, to fabrycznie oprzewodowany przełącznik przeznaczony do sterowania silnikami trójfazowymi w układzie gwiazda/trójkąt. Urządzenie wyposażono w trzy zestawy styków głównych 3×3NO, prąd znamionowy 18 A oraz cewkę 230 V AC. Dzięki mocy silnika sięgającej 18,5 kW przy 380–400 V zapewnia niezawodną pracę w instalacjach przemysłowych i komercyjnych.

• Prąd znamionowy 18 A: Umożliwia bezpieczne sterowanie silnikami o mocy do 18,5 kW (przy 400 V AC) bez ryzyka przeciążenia styków.
• Napięcie cewki 230 V AC: Kompatybilność z typowymi obwodami sterowniczymi w instalacjach niskiego napięcia.
• Trzy zestawy styków 3×3NO: Kompletna konfiguracja dla przełączania gwiazda/trójkąt, gotowa do bezpośredniego podłączenia bez dodatkowego okablowania.
• Fabryczne okablowanie: Redukuje czas montażu i eliminuje ryzyko błędów połączeń wykonywanych na miejscu.
• Kategoria użytkowania AC‑3: Przeznaczona do łączenia i odłączania silników asynchronicznych pod obciążeniem, zapewniając długą żywotność styków.
• Napięcie izolacji Ui = 1000 V: Wysoki poziom izolacji obwodów zasilających i sygnalizacyjnych, gwarantujący bezpieczeństwo eksploatacji.
• Kategoria przepięciowa III: Ochrona przed przepięciami w instalacjach stałych, zgodna z wymaganiami dla rozdzielnic przemysłowych.

Zgodność z Normami

Rozrusznik spełnia wymagania norm CSA C22.2 Nr 14, EN 60947‑4‑1, EN 60947‑5‑1, IEC 60947‑4‑1, IEC 60947‑5‑1 oraz UL 508. Posiada certyfikaty BV, CCC, CSA, DNV, GL, GOST, LROS, RINA i UL, potwierdzające jego bezpieczeństwo i zgodność z międzynarodowymi standardami.

Zastosowanie

Rozrusznik gwiazda/trójkąt TeSys D znajduje zastosowanie wszędzie tam, gdzie wymagany jest łagodny rozruch silników asynchronicznych ograniczający prąd rozruchowy i zmniejszający obciążenie sieci.

• Sterowanie trójfazowymi silnikami asynchronicznymi w układzie gwiazda/trójkąt w maszynach przemysłowych (np. pompy, wentylatory, sprężarki).
• Rozruch silników o mocy do 18,5 kW (przy 400 V), gdzie konieczne jest zredukowanie udaru prądowego i mechanicznego.
• Automatyka budynkowa i przemysłowa – np. w systemach HVAC, taśmociągach i obrabiarkach.
• Instalacje wymagające kategorii użytkowania AC‑3 oraz wysokiej niezawodności w cyklach łączeniowych.

Wskazówki Montażowe

Montaż rozrusznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 18 A zgodnie z normami. Moment dokręcania śrub zacisków – według dokumentacji producenta dostarczonej z urządzeniem.

FAQ

• Jaką moc silnika można sterować tym rozrusznikiem? Przy zasilaniu 220–230 V maksymalna moc silnika wynosi 11 kW, przy 380–400 V – 18,5 kW, a przy 415–440 V – 22 kW.
• Jakie jest napięcie cewki sterującej? Cewka przystosowana jest do napięcia 230 V AC (50/60 Hz).
• Czy urządzenie można zamontować na szynie DIN? Tak, podstawa montażowa to szyna TH35, co umożliwia szybki montaż w standardowej rozdzielnicy.
