Rozrusznik bezpośredni w obudowie TeSys LE 5,5-8A napięcie cewki 380VAC | LE1M35Q714 Schneider Electric

Opis i Kluczowe Cechy

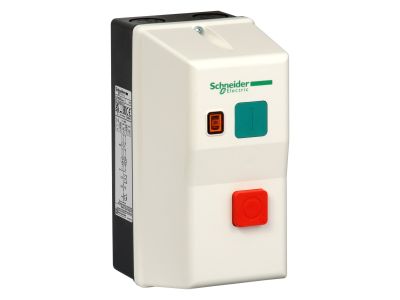

Rozrusznik bezpośredni TeSys LE (symbol LE1M35Q714) to zintegrowane urządzenie łączące stycznik i termiczny przekaźnik przeciążeniowy w jednej obudowie. Przeznaczony do sterowania i zabezpieczania silników indukcyjnych o mocy do 3 kW (przy napięciu zasilania 380-400 V AC). Napięcie cewki 380 V AC umożliwia bezpośrednie podłączenie do obwodu sterowania o tym napięciu. Zakres nastawy prądowej przekaźnika termicznego 5,5-8 A pozwala dopasować zabezpieczenie do silnika o odpowiednim prądzie znamionowym. Kategoria użytkowania AC-3 gwarantuje niezawodne łączenie silników klatkowych przy rozruchu i wyłączaniu. Wyposażony w przyciski sterujące: zielony start (I) oraz czerwony stop/reset (O).

• Zakres nastawy prądowej 5,5-8 A: Precyzyjne dopasowanie zabezpieczenia przeciążeniowego do prądu znamionowego silnika – ochrona przed przegrzaniem i uszkodzeniem uzwojeń.
• Napięcie cewki 380 V AC: Możliwość bezpośredniego sterowania z typowych obwodów sterowania 380 V, bez konieczności stosowania dodatkowych transformatorów.
• Kategoria użytkowania AC-3: Przeznaczony do łączenia i wyłączania silników indukcyjnych z wirnikiem klatkowym – praca przy rozruchu, zatrzymaniu i biegu jałowym.
• Zintegrowany termiczny przekaźnik przeciążeniowy: Kompaktowe rozwiązanie eliminujące potrzebę oddzielnego montażu zabezpieczenia – oszczędność miejsca w szafie sterowniczej.
• Przyciski start (zielony I) i stop/reset (czerwony O): Wygodne lokalne sterowanie rozruchem i zatrzymaniem silnika oraz możliwość resetu po zadziałaniu zabezpieczenia termicznego.

Zgodność z Normami

Rozrusznik TeSys LE spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności, posiada oznaczenie CE. Urządzenie zostało skonstruowane zgodnie z powszechnie uznanymi standardami dla aparatury łączeniowej niskiego napięcia, co gwarantuje niezawodność w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Rozrusznik bezpośredni LE1M35Q714 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne sterowanie oraz ochrona silnika elektrycznego w jednym urządzeniu.

• Sterowanie silnikami pomp, wentylatorów, kompresorów i sprężarek w systemach HVAC, wodociągowych i pneumatycznych.
• Zabezpieczanie i sterowanie napędami w maszynach przemysłowych, liniach produkcyjnych i przenośnikach.
• Zastosowanie w małych i średnich instalacjach – od automatyki budynkowej po proste szafy sterownicze.
• Rozruch i zatrzymanie silników w kategorii AC-3, gdzie wymagane jest łączenie obciążeń indukcyjnych przy rozruchu (do 6…8 In).

Wskazówki Montażowe

Montaż rozrusznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od sieci. Urządzenie należy zamocować na szynie montażowej lub płycie zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do spodziewanego prądu obciążenia (5,5…8 A) oraz warunków instalacji. Moment dokręcania śrub zacisków – stosuj się do wartości podanych w instrukcji produktu. Po zamontowaniu sprawdź działanie przycisków oraz poprawność nastawy przekaźnika termicznego.

FAQ

• Jaki jest zakres nastawy prądowej przekaźnika termicznego? Zakres wynosi 5,5-8 A, co pozwala zabezpieczyć silniki o prądzie znamionowym z tego przedziału.
• Jakie napięcie cewki ma ten rozrusznik? Cewka stycznika jest przystosowana do napięcia 380 V AC (50/60 Hz). Należy podać to napięcie do obwodu sterowania.
• Do jakich silników najlepiej pasuje ten model? Urządzenie jest przeznaczone do silników indukcyjnych klatkowych w kategorii AC-3, np. silnika 3 kW przy 380-400 V lub 1,5 kW przy 220-230 V. Wybór silnika zależy od prądu znamionowego mieszczącego się w zakresie 5,5-8 A.
