Rozruch bezpośredni zakres nastaw 2,8-9A 4kW/400V hybrydowy, D-O-L starter DLA ET 200SP | 3RK1308-0AD00-0CP0 Siemens

Alternatywny kod produktu: 3RK13080AD000CP0

Opis i Kluczowe Cechy

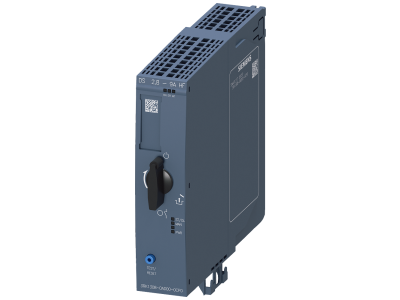

Hybrydowy rozruch bezpośredni (D-O-L) o symbolu 3RK1308-0AD00-0CP0, przeznaczony do systemu rozproszonego I/O ET 200SP. Umożliwia bezpośrednie załączanie silników trójfazowych o mocy do 4 kW przy napięciu 400 V. Zakres nastaw prądu od 2,8 A do 9 A pozwala precyzyjnie dopasować zabezpieczenie do konkretnego odbiornika, minimalizując ryzyko przeciążeń. Konstrukcja hybrydowa łączy zalety stycznika elektromechanicznego (małe straty mocy) i łącznika półprzewodnikowego (beziskrowa praca, cicha praca), co wydłuża żywotność urządzenia i eliminuje zakłócenia elektromagnetyczne przy przełączaniu.

• Zakres nastaw prądu 2,8–9 A: elastyczność doboru zabezpieczenia silnikowego – jeden moduł obsługuje szeroki przekrój mocy odbiorników bez konieczności wymiany podzespołów.
• Moc 4 kW przy 400 V: dedykowany do bezpośredniego rozruchu typowych silników trójfazowych małej mocy w instalacjach przemysłowych i budynkowych.
• Technologia hybrydowa: zapewnia cichą i beziskrową pracę styków, zmniejsza zużycie mechaniczne oraz redukuje przepięcia łączeniowe w stosunku do klasycznych styczników.
• Przeznaczenie do systemu ET 200SP: łatwa integracja z rozproszonymi modułami I/O Siemens, oszczędność miejsca w szafie sterowniczej i szybki montaż na szynie TH-35.
• Tryb D-O-L (Direct-On-Line): prostota układu sterowania – bezpośrednie załączanie silnika bez konieczności stosowania dodatkowych przekaźników czasowych czy przekształtników.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznakowany znakiem CE. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnych z wymogami norm serii DIN. Pełna zgodność z systemem ET 200SP gwarantuje niezawodną współpracę w środowisku przemysłowym.

Zastosowanie

Hybrydowy rozruch bezpośredni znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i ciche załączanie silników trójfazowych małej mocy. Idealnie sprawdza się w automatyce budynkowej i przemysłowej, szczególnie w systemach rozproszonych ET 200SP.

• Bezpośrednie sterowanie silnikami wentylatorów, pomp, sprężarek i przenośników o mocy do 4 kW.
• Impulsowe załączanie dużych odbiorników w szafach sterowniczych z ograniczonym miejscem – moduł zajmuje tylko jedno pole w systemie ET 200SP.
• Zastosowania wymagające niskiego poziomu hałasu i eliminacji iskrzenia, np. w laboratoriach, szpitalach lub budynkach użyteczności publicznej.
• Integracja z układami PLC i przekaźnikami bezpieczeństwa w rozproszonych strukturach I/O.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie TH-35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową i wymaganiami dla danego obwodu. Moment dokręcania zacisków – stosować wartości podane w dokumentacji producenta systemu ET 200SP.

FAQ

• Jaki jest zakres nastaw prądu tego rozruchu? Zakres nastaw wynosi od 2,8 A do 9 A, co pozwala precyzyjnie zabezpieczyć silnik o mocy do 4 kW przy 400 V.
• Czy ten rozruch bezpośredni nadaje się do silników jednofazowych? Nie – jest przeznaczony wyłącznie do trójfazowych silników asynchronicznych zasilanych napięciem 400 V (układ D-O-L).
• Czy wymaga dodatkowego zasilania sterowniczego? Jako moduł systemu ET 200SP pobiera niezbędne napięcie sterownicze z modułu bazowego ET 200SP – nie wymaga osobnego zasilania pomocniczego.
