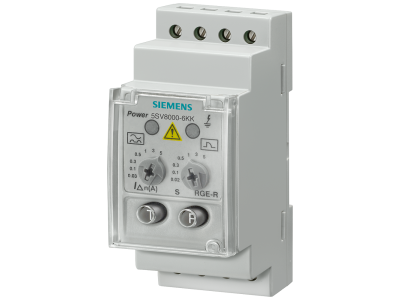

Różnicowoprądowe urządzenie monitorujące analogowe, typ A IDN 0,03 A 5 A 0,02 5 sek. | 5SV8000-6KK Siemens

Alternatywny kod produktu: 5SV80006KK

Opis i Kluczowe Cechy

Różnicowoprądowe urządzenie monitorujące (RCM) typu A o symbolu 5SV8000-6KK jest przeznaczone do ciągłego nadzoru nad stałością izolacji w obwodach elektrycznych. Dzięki prądowi znamionowemu 5 A oraz czułości 0,03 A (30 mA) zapewnia skuteczną ochronę przeciwporażeniową w instalacjach o niewielkim obciążeniu. Regulowany czas opóźnienia wyzwalania w zakresie 0,02–5 s umożliwia dostosowanie charakterystyki do wymogów selektywności. Urządzenie działa niezależnie od napięcia sieciowego, co gwarantuje pewność zadziałania nawet przy zaniku zasilania.

• Prąd znamionowy 5 A: odpowiedni do zabezpieczania obwodów oświetleniowych, sterowniczych i sygnalizacyjnych o niewielkim obciążeniu, bez ryzyka przeciążenia urządzenia.
• Prąd różnicowy zadziałania 0,03 A (30 mA): wysoka czułość wykrywania prądów upływowych, zgodna z wymogami ochrony przeciwporażeniowej w budynkach mieszkalnych i komercyjnych.
• Regulowany czas opóźnienia 0,02–5 s: pozwala na selektywne wyłączenie w rozbudowanych systemach dystrybucji, minimalizując niepotrzebne wyłączenia i ułatwiając lokalizację uszkodzeń.
• Niezależność od napięcia sieciowego: urządzenie zachowuje pełną funkcjonalność nawet przy zaniku napięcia – kluczowe dla bezpieczeństwa w sytuacjach awaryjnych.
• Typ A: wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe (tzn. z komponentem stałym), co zwiększa uniwersalność zastosowania w nowoczesnych instalacjach z elektroniką.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja została zaprojektowana zgodnie z zasadami bezpieczeństwa elektrycznego, jednak konkretne normy (np. IEC/EN 60755, IEC/EN 60947-2) nie zostały wyszczególnione w udostępnionych danych – przed montażem zaleca się weryfikację deklaracji producenta.

Zastosowanie

Różnicowoprądowe urządzenie monitorujące typu A sprawdza się wszędzie tam, gdzie wymagany jest ciągły nadzór nad izolacją i selektywne reagowanie na prądy upływowe. Jego parametry predysponują je do współpracy z systemami automatyki oraz instalacjami rozdzielczymi średniej skali.

• Ochrona obwodów odbiorczych: w szafkach sterowniczych maszyn i urządzeń, gdzie kluczowe jest szybkie wykrycie pogorszenia izolacji.
• Systemy automatyki budynkowej (BMS): możliwość podłączenia wyjścia analogowego (jeśli występuje – brak danych) do monitorowania prądu różnicowego w sterowniku PLC.
• Instalacje przemysłowe o małym obciążeniu: zasilanie sterowników, przekaźników, czujników i innych urządzeń elektronicznych.
• Rozdzielnice piętrowe w budynkach mieszkalnych i biurowych: jako element selektywnej ochrony różnicowoprądowej w obwodach oświetlenia i gniazd wtyczkowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy.

Przy podłączaniu przewodów należy przestrzegać momentu dokręcania podanego w dokumentacji producenta, a przekrój przewodów dobrać do prądu znamionowego 5 A oraz specyfiki obwodu. Nie przekraczać maksymalnych wartości – w razie wątpliwości skonsultuj się z producentem lub dystrybutorem.

FAQ

• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podał konkretnej wartości. Standardowo urządzenia aparatury modułowej montowane w rozdzielnicach posiadają stopień ochrony IP20 – chronią przed dotknięciem palcem i ciałami stałymi większymi niż 12 mm. Zaleca się instalację w suchych, czystych pomieszczeniach rozdzielnic.
• Czy urządzenie jest podświetlane i wyposażone w sygnalizację zadziałania? W dostępnych danych nie ma informacji o wbudowanym podświetleniu ani diodzie sygnalizacyjnej. W przypadku potrzeby wizualnego potwierdzenia stanu należy zastosować dodatkowy sygnalizator lub moduł komunikacyjny.
• Jaki jest tryb pracy styku wyjściowego? (NO/NC) Urządzenie jest przeznaczone do monitorowania prądu różnicowego i nie posiada wewnętrznych styków wykonawczych – jego wyjście ma charakter analogowy (sygnał prądowy/napięciowy). Tryb pracy (normalnie otwarty/zamknięty) nie ma tu zastosowania. W celu realizacji funkcji wyłączającej konieczne jest zastosowanie zewnętrznego wyłącznika lub stycznika.
