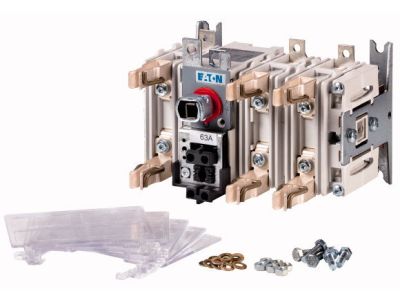

Rozłączniki bezpiecznikowy na wkładki NH00 63A, QSA63N1-00/3 QSA | 1318027 Eaton

Alternatywny kod produktu: QSA63N1-00/3

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy QSA63N1-00/3 o symbolu 1318027 przeznaczony do wkładek bezpiecznikowych NH00. Znamionowy prąd 63 A zapewnia bezpieczne prowadzenie obciążeń w obwodach rozdzielczych, a wyposażenie w styki miernika umożliwia podłączenie przyrządów pomiarowych bez ingerencji w główny tor prądowy. Wielkość konstrukcyjna 1 gwarantuje kompaktowe wymiary ułatwiające montaż w rozdzielnicach.

• Prąd znamionowy 63 A: Gwarantuje niezawodną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążenia.
• Wkładki bezpiecznikowe NH00: Prosta wymiana wkładek, wysoka selektywność i ochrona przed zwarciem.
• Styki miernika: Umożliwiają bezpieczne podłączenie mierników napięcia lub prądu bez przerywania obwodu głównego.
• Wielkość konstrukcyjna 1: Kompaktowa obudowa ułatwia instalację w ograniczonej przestrzeni rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konstrukcja zgodna ze standardami branżowymi dla aparatury modułowej.

Zastosowanie

Rozłącznik bezpiecznikowy znajduje zastosowanie w rozdzielnicach głównych i podrzędnych, szaf sterowniczych oraz instalacjach przemysłowych, gdzie wymagane jest niezawodne odłączanie obwodu i ochrona przed zwarciem.

• Jako wyłącznik główny w rozdzielnicach budynkowych
• Zabezpieczenie linii kablowych i odbiorników w instalacjach przemysłowych
• W szafach sterowniczych jako element odłączający zasilanie
• W aplikacjach wymagających prostego pomiaru parametrów sieci przy wykorzystaniu styków miernika

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie TH35 (standard DIN) w rozdzielnicy – szczegółowe wytyczne dotyczące montażu, momentu dokręcania oraz doboru przekroju przewodów znajdują się w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego 63 A.

FAQ

• Jakie wkładki bezpiecznikowe są kompatybilne? Rozłącznik jest przystosowany do wkładek bezpiecznikowych typu NH00 (wielkość 00). Według opisu producenta możliwe jest również stosowanie wkładek BS, jednak zalecamy potwierdzenie w dokumentacji technicznej.
• Czy rozłącznik posiada podświetlenie? W danych produktu nie wskazano funkcji podświetlenia. Produkt nie jest wyposażony w podświetlenie.
• Jaki jest stopień ochrony IP? W dostępnych danych nie podano stopnia ochrony IP. Aparatura modułowa montowana w rozdzielnicy standardowo posiada IP20 lub wyższy – dokładną wartość należy sprawdzić w karcie katalogowej producenta.
