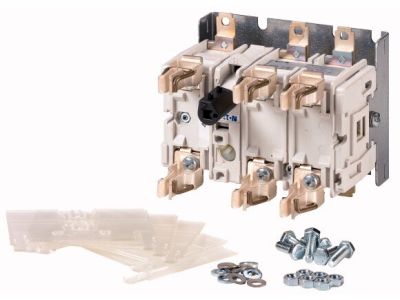

Rozłączniki bezpiecznikowy na wkładki NH00 63A, QSA63N0-00/3 QSA | 1320203 Eaton

Alternatywny kod produktu: QSA63N0-00/3

Opis i Kluczowe Cechy

Rozłącznik bezpiecznikowy QSA63N0-00/3 produkcji QSA to urządzenie przeznaczone do pracy z wkładkami bezpiecznikowymi wielkości konstrukcyjnej 0 (NH00). Prąd znamionowy 63 A zapewnia niezawodne odłączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków. Model wyposażono w styki miernika (BS), umożliwiające wykonywanie pomiarów bez demontażu wkładek.

• Prąd znamionowy 63 A: gwarantuje bezpieczne rozłączanie obwodów o dużym poborze mocy oraz współpracę z typowymi zabezpieczeniami w instalacjach przemysłowych i budynkowych.
• Wielkość konstrukcyjna 0 (NH00): kompatybilność z popularnymi wkładkami bezpiecznikowymi w standardzie NH, co ułatwia dobór i wymianę elementów.
• Styki miernika (BS): pozwalają na bezpieczne podłączenie przyrządów pomiarowych w celu sprawdzenia stanu obwodu bez konieczności wyjmowania wkładek bezpiecznikowych.
• Konstrukcja rozłącznika bezpiecznikowego: łączy funkcję odłączania (przerwy izolacyjnej) z zabezpieczeniem nadprądowym, zapewniając ochronę przed zwarciami i przeciążeniami.
• Solidne wykonanie: trwałe materiały i sprawdzona konstrukcja gwarantują długoletnią, bezawaryjną pracę w trudnych warunkach przemysłowych.

Zgodność z Normami

Rozłącznik bezpiecznikowy QSA63N0-00/3 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymaganiami norm DIN. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów dla sprzętu elektrycznego niskiego napięcia.

Zastosowanie

Uniwersalny rozłącznik bezpiecznikowy sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne odłączenie obwodu od źródła zasilania oraz ochrona przed zwarciem. Styki miernika ułatwiają przeprowadzanie diagnostyki i pomiarów.

• Jako główne zabezpieczenie i odłącznik obwodów zasilających maszyny, linie produkcyjne i układy sterowania.
• Do budowy rozdzielnic przemysłowych i kompaktowych – zwłaszcza tam, gdzie potrzebna jest możliwość kontroli ciągłości obwodu.
• W instalacjach tymczasowych i rozdzielnicach budowlanych do ochrony odbiorników przed zwarciami i przeciążeniami.
• Jako element systemów pomiarowych – styki BS umożliwiają podłączenie mierników bez naruszania wkładek bezpiecznikowych.

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta – nieprawidłowe dokręcenie może spowodować przegrzanie i uszkodzenie rozłącznika.

FAQ

• Jakie wkładki bezpiecznikowe mogę stosować w tym rozłączniku? Rozłącznik przeznaczony jest do wkładek wielkości konstrukcyjnej 0 (NH00) oraz wkładek z mocowaniem BS (brytyjski standard) wyposażonych w styki miernika.
• Do czego służą styki miernika (BS)? Umożliwiają bezpieczne podłączenie przyrządów pomiarowych (np. cęgowego miernika prądu) bez konieczności wyjmowania wkładki. Pozwala to szybko sprawdzić obciążenie obwodu bez rozłączania instalacji.
• Czy rozłącznik można stosować jako wyłącznik główny? Tak, rozłącznik bezpiecznikowy pełni funkcję odłącznika izolacyjnego – przy prądzie znamionowym 63 A nadaje się do bezpiecznego odłączania obwodów pod obciążeniem, zgodnie z przeznaczeniem.
