Rozłącznik w obudowie TeSys VARIO 16A TeSys | VBF01GE Schneider Electric

Opis i Kluczowe Cechy

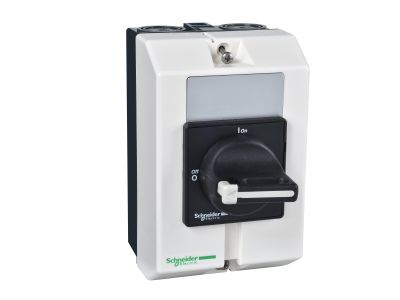

Rozłącznik w obudowie TeSys VARIO VBF01GE to trójbiegunowe urządzenie przeznaczone do przełączania głównego w zastosowaniach silnikowych. Jego znamionowy prąd umowny I_the 16 A przy napięciu 690 V gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Obudowa o stopniu ochrony IP65 zabezpiecza wnętrze przed wodą i pyłem, co pozwala na instalację w trudnych warunkach przemysłowych. Produkt montowany jest natynkowo, a czarny uchwyt obrotowy umożliwia wygodne sterowanie.

• Prąd znamionowy I_the 16 A / napięcie 690 V: Zapewnia niezawodne przełączanie w obwodach silnikowych i zasilających bez ryzyka przeciążenia styków.
• Kategoria użytkowania AC-23 do 5,5 kW @ 400 V: Umożliwia bezpośrednie przełączanie silników indukcyjnych w normalnych warunkach pracy, co potwierdza przydatność do zastosowań silnikowych.
• Obudowa IP65: Chroni aparat przed wnikaniem wilgoci i pyłów, dzięki czemu nadaje się do montażu w środowiskach wilgotnych lub zapylonych (np. hale, maszyny).
• Zamykanie na kłódkę (kłódka nie jest dostarczana): Umożliwia zabezpieczenie przed przypadkowym załączeniem podczas prac konserwacyjnych – zwiększa bezpieczeństwo personelu.
• Możliwość montażu modułów dodatkowych: Obudowa dysponuje dwoma miejscami mocowania dla modułów pomocniczych (np. styków pomocniczych), co rozszerza funkcjonalność rozłącznika.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC 60947-4-1 dotyczącej łączników elektrycznych do silników oraz deklaruje zgodność środowiskową z dyrektywami RoHS i REACh. Certyfikat CE potwierdza dopuszczenie do obrotu na terenie Unii Europejskiej.

Zastosowanie

Rozłącznik VBF01GE dedykowany jest do roli wyłącznika głównego w układach zasilania silników oraz do bezpiecznego odłączania napięcia w instalacjach przemysłowych. Sprawdzi się w następujących scenariuszach:

• Główne przełączanie silników asynchronicznych o mocy do 5,5 kW (400 V AC) w kategorii AC-23.
• Ręczne załączanie/wyłączanie maszyn i urządzeń w rozdzielnicach natynkowych na hali produkcyjnej.
• Bezpieczne odłączanie napięcia podczas konserwacji i serwisu – blokada na kłódkę uniemożliwia przypadkowe załączenie.
• Sterowanie odbiornikami wymagającymi obudowy o wysokiej szczelności (IP65) w środowiskach wilgotnych lub zapylonych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozłączniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocowane jest natynkowo za pomocą śrub – należy zastosować przekrój przewodów dobrany do prądu obciążenia oraz moment dokręcania zgodny z dokumentacją producenta. Po zamontowaniu należy sprawdzić szczelność pokrywy, dokręcając zaślepki przepustów kablowych (2 u góry i 2 u dołu).

FAQ

• Czy rozłącznik można zamknąć na kłódkę? Tak, obudowa posiada możliwość zablokowania uchwytu kłódką (kłódka nie jest dołączona) – pozwala to zabezpieczyć urządzenie przed nieautoryzowanym załączeniem.
• Jaki stopień ochrony ma obudowa? Obudowa zapewnia IP65, co oznacza pyłoszczelność i ochronę przed wstrzykiwaniem wody, dzięki czemu nadaje się do instalacji w trudnych warunkach przemysłowych.
• Czy można dołączyć do niego moduły dodatkowe? Tak, korpus przełącznika Vario V01 umożliwia zamocowanie dwóch modułów dodatkowych (np. styków pomocniczych) co rozszerza funkcjonalność układu sterowania.
