Rozłącznik w obudowie plastikowej BW225DP, 2-bieg, 25A, IP65, napęd boczny, jasnoszara obudowa z cie | 2CMA142400R1000 ABB

Alternatywny kod produktu: 2CMA142400R1000

Opis i Kluczowe Cechy

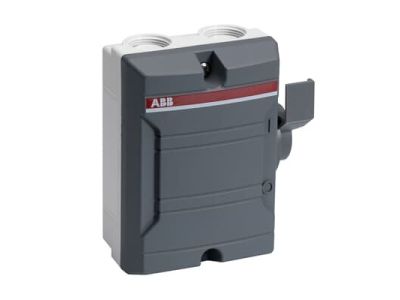

Rozłącznik izolacyjny BW225DP (symbol 2CMA142400R1000) w 2-biegunowym wykonaniu to rozwiązanie do bezpiecznego odłączania obwodów elektrycznych w środowiskach wymagających podwyższonej ochrony. Wyposażony w szarą obudowę z poliwęglanu, charakteryzuje się stopniem ochrony IP65 oraz odpornością na promieniowanie UV, co umożliwia stosowanie zarówno wewnątrz pomieszczeń, jak i na zewnątrz. Obudowa posiada blokadę pokrywy i możliwość zablokowania uchwytu kłódką, zapewniając dodatkowe zabezpieczenie przed nieuprawnionym dostępem.

• 2-biegunowe odłączanie (230V AC): Pozwala na całkowite odłączenie fazy i neutralnego w instalacjach 1-fazowych, eliminując ryzyko porażenia prądem.
• Stopień ochrony IP65: Ochrona przed wnikaniem pyłu i strumieni wody pod niskim ciśnieniem – idealny do stosowania w trudnych warunkach środowiskowych.
• Obudowa z poliwęglanu z blokadą pokrywy: Wysoka odporność mechaniczna i chemiczna, zabezpieczenie przed dostępem osób nieuprawnionych dzięki blokadzie pokrywy i uchwytu na kłódkę.

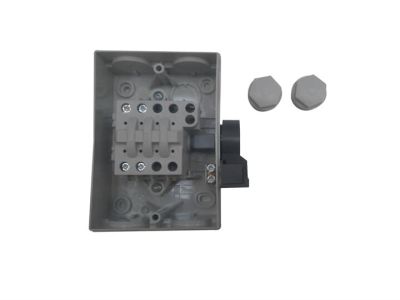

• Stały zacisk neutralny i PE: Ułatwia instalację w systemach 4-żyłowych, zapewniając stabilne połączenie i ochronę przeciwporażeniową.
• Wejścia kablowe z wybijanymi otworami (górne/dolne) i przepustami membranowymi IP54: Umożliwia elastyczne prowadzenie kabli i dodatkową ochronę przed wilgocią przy wprowadzeniu przewodów.

Zgodność z Normami

Rozłącznik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa rozłączników izolacyjnych, w tym normami EN 60947-3 i EN 60204-1.

Zastosowanie

Rozłącznik BW225DP przeznaczony jest do stosowania w instalacjach elektrycznych wymagających pewnego i bezpiecznego odłączania obwodów.

• Instalacje zewnętrzne i wewnętrzne narażone na działanie czynników atmosferycznych (np. ogrody, altany, parkingi).
• Maszyny i urządzenia przemysłowe wymagające zabezpieczenia przed nieuprawnionym dostępem.
• Pomieszczenia gospodarcze i warsztaty, gdzie wymagana jest ochrona przed wilgocią i pyłem.
• Instalacje 4-żyłowe z koniecznością odłączania zarówno fazy, jak i neutralnego przewodu.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocować należy w sposób trwały do konstrukcji nośnej, z uwzględnieniem kierunku prowadzenia kabli (wejścia górne/dolne). Przed montażem kabli należy wybić odpowiednie otwory w miejscach na przewody, a następnie wprowadzić je przez przepusty membranowe, dbając o zachowanie stopnia ochrony IP. Uchwyt zablokować kłódką dla dodatkowego zabezpieczenia. Przed uruchomieniem sprawdzić poprawność połączeń i stabilność mocowania.

FAQ

• Czy rozłącznik BW225DP posiada stały zacisk neutralny? Tak, wyposażony jest w stały zacisk neutralny oraz zacisk PE, co ułatwia montaż w instalacjach 4-żyłowych.
• Jaki jest zakres temperatur pracy rozłącznika? Dokładny zakres temperatur nie został podany w danych produktu. Produkt zaprojektowany jest do pracy w typowych warunkach środowiskowych wewnątrz i na zewnątrz budynków.
• Czy rozłącznik można stosować w instalacjach 3-fazowych? Nie, BW225DP to rozłącznik 2-biegunowy przeznaczony do instalacji 1-fazowych (230V AC). Do instalacji 3-fazowych należy zastosować odpowiedni rozłącznik 3- lub 4-biegunowy.
