Rozłącznik VCF 20A 3P 690V uchwyt czerwony do blokowania | VCF01 Schneider Electric

Opis i Kluczowe Cechy

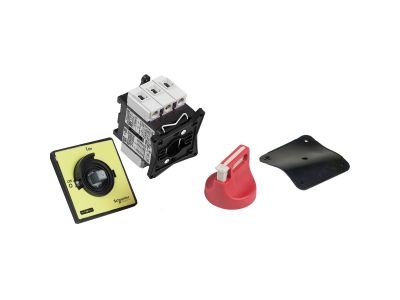

Rozłącznik VCF01 marki Schneider Electric to wysokiej klasy aparat łączeniowy zaprojektowany do pracy w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A oraz napięciem znamionowym izolacji do 690V, co czyni go idealnym rozwiązaniem do bezpiecznego odłączania zasilania w obwodach trójfazowych (3P). Kluczowym elementem konstrukcyjnym jest ergonomiczne, czerwone pokrętło, które nie tylko ułatwia manualne przełączanie aparatu, ale również posiada funkcję blokowania, co jest niezbędne podczas prac serwisowych w celu zapewnienia bezpieczeństwa personelu (LOTO - Lockout/Tagout).

Obudowa i mechanizm zostały zaprojektowane tak, aby uzyskać stopień ochrony IP65. Oznacza to pełną pyłoszczelność oraz wysoką odporność na strumienie wody, co pozwala na montaż urządzenia w miejscach narażonych na działanie niekorzystnych czynników atmosferycznych oraz w halach produkcyjnych o dużym zapyleniu. Solidne zaciski śrubowe gwarantują trwałe i stabilne połączenie elektryczne, minimalizując ryzyko przegrzania styków przy pełnym obciążeniu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC 60947-3, co potwierdza jego zdolność do bezpiecznego rozłączania obwodów pod obciążeniem oraz zapewnia odpowiednią przerwę izolacyjną w stanie otwartym. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa.

Zastosowanie

Rozłącznik VCF 20A znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz elektroinstalacyjnym. Jest wykorzystywany jako:

• Główny wyłącznik bezpieczeństwa dla maszyn i urządzeń produkcyjnych.
• Lokalny rozłącznik izolacyjny dla silników elektrycznych i wentylatorów.
• Element zabezpieczający w rozdzielnicach sterowniczych pracujących w trudnych warunkach środowiskowych.
• Wyłącznik serwisowy montowany bezpośrednio przy odbiornikach energii na zewnątrz budynków.

Wskazówki Montażowe

Podczas instalacji rozłącznika VCF01 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Podłączenie przewodów: Do obwodu głównego należy wykorzystać zaciski śrubowe, dbając o odpowiedni moment dokręcania, aby zapewnić optymalną przewodność i uniknąć poluzowania połączeń pod wpływem drgań.
• Miejsce montażu: Dzięki klasie szczelności IP65 aparat może być montowany pionowo lub poziomo na elewacjach lub konstrukcjach maszyn.
• Blokada: Przed przystąpieniem do prac konserwacyjnych należy przekręcić uchwyt w pozycję OFF i zabezpieczyć go kłódką, wykorzystując zintegrowany system blokady.
• Prowadzenie kabli: Zaleca się stosowanie dławnic kablowych o odpowiednim stopniu ochrony, aby zachować integralność obudowy IP65 w miejscu wprowadzenia przewodów.

FAQ

1. Czy rozłącznik może być stosowany w instalacjach zewnętrznych?
Tak, dzięki stopniu ochrony IP65 urządzenie jest całkowicie odporne na pył oraz strugi wody, co pozwala na jego bezpieczną eksploatację na zewnątrz budynków.

2. Czy czerwony uchwyt posiada funkcję blokady na kłódkę?
Tak, czerwone pokrętło zostało zaprojektowane z myślą o bezpieczeństwie i umożliwia zablokowanie rozłącznika w pozycji otwartej, co zapobiega przypadkowemu załączeniu napięcia.

3. Jakie jest maksymalne napięcie pracy tego urządzenia?
Rozłącznik jest przystosowany do pracy w sieciach o napięciu znamionowym do 690V AC.
