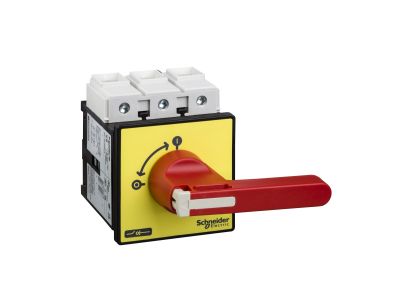

Rozłącznik VCF 175A 3P 690V uchwyt czerwony do blokowania | VCF6 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik VCF6 marki Schneider Electric to wysokiej klasy aparat łączeniowy przeznaczony do pracy w wymagających instalacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 175A oraz napięciem znamionowym izolacji do 690V, co pozwala na bezpieczne zarządzanie obwodami o dużej mocy. Konstrukcja 3-biegunowa (3P) zapewnia pełną kontrolę nad zasilaniem trójfazowym. Kluczowym elementem jest ergonomiczne, czerwone pokrętło, które nie tylko ułatwia przełączanie aparatu, ale również posiada funkcję blokowania, co jest niezbędne dla zachowania procedur bezpieczeństwa podczas prac serwisowych (LOTO). Obudowa i mechanizm zostały zaprojektowane tak, aby wytrzymać intensywną eksploatację, a stopień ochrony IP65 gwarantuje całkowitą pyłoszczelność oraz odporność na strugi wody, umożliwiając montaż urządzenia w środowiskach o wysokim zapyleniu lub na zewnątrz budynków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Rozłącznik spełnia wymagania normy IEC 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Dzięki temu użytkownik ma pewność, że aparat zapewnia skuteczną przerwę izolacyjną w stanie otwartym oraz zdolność do przewodzenia prądów roboczych i przeciążeniowych zgodnie ze swoją specyfikacją techniczną. Posiadanie certyfikatów zgodności pozwala na bezproblemowe stosowanie urządzenia w projektach wymagających najwyższych standardów bezpieczeństwa.

Zastosowanie

Rozłącznik VCF 175A znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem jako główny wyłącznik bezpieczeństwa w szafach sterowniczych, rozdzielnicach niskiego napięcia oraz przy sterowaniu pracą silników elektrycznych. Dzięki wysokiej odporności środowiskowej IP65, aparat doskonale sprawdza się w przemyśle spożywczym, chemicznym oraz w instalacjach zewnętrznych, gdzie występuje ryzyko kontaktu z wilgocią lub zanieczyszczeniami stałymi. Możliwość blokowania pokrętła w pozycji OFF sprawia, że jest to niezastąpiony element systemów zabezpieczających personel podczas konserwacji maszyn.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Do obwodu głównego aparat należy podłączyć za pomocą dedykowanych śrub mocujących, co zapewnia trwały i stabilny styk elektryczny, minimalizując ryzyko przegrzania zacisków. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnej przewodności. Podczas instalacji w obudowach zewnętrznych należy upewnić się, że uszczelnienie pokrętła przylega prawidłowo do powierzchni montażowej, aby zachować deklarowany stopień ochrony IP65. Zaleca się regularne sprawdzanie stanu połączeń śrubowych w ramach okresowych przeglądów instalacji.

FAQ

• Czy rozłącznik można zablokować kłódką? Tak, czerwone pokrętło zostało zaprojektowane z myślą o bezpieczeństwie i umożliwia zablokowanie aparatu w pozycji bezpiecznej, co zapobiega przypadkowemu załączeniu napięcia.
• Czy urządzenie nadaje się do montażu w miejscach narażonych na deszcz? Tak, dzięki wysokiemu stopniowi ochrony IP65, rozłącznik jest odporny na działanie wody i może być bezpiecznie użytkowany na zewnątrz.
• Jakie jest maksymalne napięcie pracy dla tego modelu? Rozłącznik jest przystosowany do pracy w sieciach o napięciu znamionowym do 690V AC.
• W jaki sposób podłączyć przewody do rozłącznika? Podłączenie do obwodu głównego realizowane jest za pomocą solidnych zacisków śrubowych, które gwarantują pewność połączenia przy wysokich prądach rzędu 175A.
