Rozłącznik VCD 25A 3P 690V uchwyt czerwony do blokowania | VCD0 Schneider Electric

Opis i Kluczowe Cechy

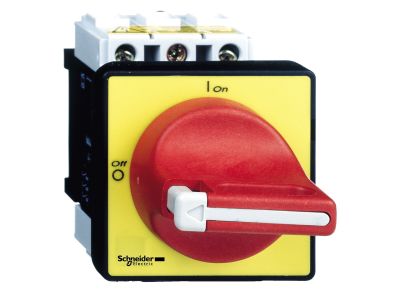

Rozłącznik VCD0 to 3-biegunowy aparat łączeniowy o prądzie znamionowym 25 A i napięciu 690 V. Wyposażony w czerwony uchwyt umożliwiający blokowanie w pozycji wyłączonej, zapewnia bezpieczne odłączanie obwodów. Dzięki stopniowi ochrony IP65 może być stosowany na zewnątrz, gdzie jest odporny na działanie wody i zanieczyszczeń.

• Prąd znamionowy 25 A: pozwala na bezpieczne przerywanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 690 V: odpowiedni do wymagających sieci trójfazowych w instalacjach przemysłowych.
• 3 bieguny: umożliwia jednoczesne odłączanie wszystkich faz, co zwiększa bezpieczeństwo obsługi.
• Uchwyt czerwony do blokowania: fizyczne zablokowanie w pozycji OFF chroni przed przypadkowym załączeniem podczas prac serwisowych.
• Stopień ochrony IP65: odporny na kurz i strumienie wody, nadaje się do montażu na zewnątrz lub w wilgotnych pomieszczeniach.

Zgodność z Normami

Rozłącznik VCD0 jest zgodny z wymaganiami europejskich norm (IEC/EN) w zakresie bezpieczeństwa użytkowania oraz posiada certyfikat CE. Produkt spełnia dyrektywy niskonapięciowe i został zaprojektowany zgodnie z obowiązującymi standardami branżowymi.

Zastosowanie

Rozłącznik VCD0 przeznaczony jest do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych, budynkowych oraz na zewnątrz.

• Odłączanie zasilania maszyn i urządzeń podczas prac konserwacyjnych lub awaryjnych.
• Stosowany jako główny wyłącznik w szafach sterowniczych i rozdzielnicach.
• Bezpieczne odłączanie obwodów trójfazowych w instalacjach zewnętrznych (np. oświetlenie, pompy).
• W systemach automatyki budynkowej jako element izolacyjny w obwodach zasilania.

Wskazówki Montażowe

Montaż rozłącznika VCD0 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą śrub mocujących do podłoża. Przekrój przewodów należy dobrać odpowiednio do prądu 25 A. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność działania blokady uchwytu.

FAQ

• Czy rozłącznik nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP65 jest odporny na kurz i strumienie wody, co umożliwia instalację w warunkach zewnętrznych.
• Czy uchwyt można zablokować kłódką? Tak, czerwony uchwyt ma otwory do założenia kłódki, co pozwala fizycznie zablokować go w pozycji wyłączonej i zwiększa bezpieczeństwo podczas prac serwisowych.
• Jaki jest prąd znamionowy rozłącznika? Prąd znamionowy wynosi 25 A, co jest odpowiednie do obwodów o średnim obciążeniu w instalacjach przemysłowych i budynkowych.
