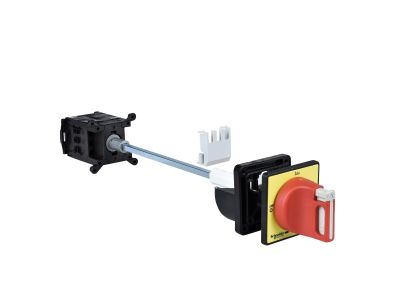

Rozłącznik VCCDN 20A 3P 690V uchwyt czerwony do blokowania | VCCDN20 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik VCCDN20 marki Schneider Electric to wysokiej klasy aparat łączeniowy zaprojektowany z myślą o bezpieczeństwie i niezawodności w instalacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 20A oraz napięciem znamionowym izolacji wynoszącym 690V, co pozwala na bezpieczną pracę w wymagających sieciach trójfazowych (3P). Kluczowym elementem konstrukcyjnym jest ergonomiczny, czerwony uchwyt, który nie tylko ułatwia manualne przełączanie aparatu, ale również pełni funkcję bezpieczeństwa dzięki możliwości blokowania w pozycji wyłączonej. Stopień ochrony IP65 zapewnia pełną pyłoszczelność oraz odporność na strugi wody, co czyni ten rozłącznik idealnym rozwiązaniem do montażu w miejscach narażonych na niekorzystne czynniki atmosferyczne lub zanieczyszczenia procesowe.

• Trójbiegunowa konstrukcja (3P): Zapewnia jednoczesne odłączanie wszystkich faz zasilających, co jest kluczowe dla bezpieczeństwa obsługi maszyn.
• Wysoka szczelność IP65: Obudowa chroni mechanizm przed wnikaniem pyłu oraz wody, umożliwiając montaż zewnętrzny.
• Czerwony uchwyt z blokadą: Wyraźna sygnalizacja stanu pracy oraz możliwość założenia kłódki zapobiegają przypadkowemu załączeniu napięcia podczas prac serwisowych.
• Solidne zaciski śrubowe: Połączenie do obwodu głównego realizowane za pomocą śrub mocujących gwarantuje trwały styk elektryczny i odporność na drgania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach elektroenergetycznych. Rozłącznik spełnia wymagania normy IEC 60947-3, dotyczącej rozłączników, odłączników oraz zestawów łączników bezpiecznikowych niskiego napięcia. Dzięki temu użytkownik ma pewność, że aparat zachowa swoje parametry znamionowe nawet przy częstym przełączaniu pod obciążeniem. Posiada również certyfikację CE, co jest niezbędne do stosowania na rynku europejskim.

Zastosowanie

Rozłącznik VCCDN 20A znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest dedykowany do pełnienia funkcji wyłącznika głównego lub wyłącznika bezpieczeństwa w układach sterowania silnikami oraz w rozdzielnicach zasilających. Dzięki wysokiej odporności środowiskowej IP65, doskonale sprawdza się w:

• Przemyśle spożywczym i chemicznym, gdzie wymagane jest częste mycie urządzeń.
• Instalacjach zewnętrznych, takich jak systemy wentylacji, klimatyzacji (HVAC) czy pompy ciepła.
• Warsztatach i halach produkcyjnych jako lokalny odłącznik zasilania dla maszyn obróbczych.
• Systemach fotowoltaicznych i infrastrukturze ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem zachowania deklarowanego stopnia ochrony IP65. Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie przewodów: Do obwodu głównego należy podłączyć rozłącznik za pomocą śrub mocujących, dbając o odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków.
• Prowadzenie kabli: W przypadku montażu zewnętrznego należy zastosować odpowiednie dławnice kablowe, które utrzymają szczelność obudowy.
• Pozycjonowanie: Aparat powinien być zamontowany na płaskiej powierzchni, co zapobiega odkształceniom obudowy i gwarantuje poprawne działanie mechanizmu blokady.
• Konserwacja: Regularna kontrola stanu dokręcenia śrub zaciskowych jest zalecana w środowiskach narażonych na wibracje mechaniczne.

FAQ

Czy rozłącznik VCCDN20 może być używany jako wyłącznik awaryjny?
Tak, czerwony uchwyt na żółtym tle (jeśli występuje w konfiguracji) oraz możliwość blokowania kłódką sprawiają, że urządzenie idealnie nadaje się do funkcji zatrzymania awaryjnego i bezpiecznego odłączenia zasilania.

Jaki jest maksymalny przekrój przewodów, które można podłączyć do zacisków?
Zaciski śrubowe są przystosowane do standardowych przewodów stosowanych przy prądzie 20A, jednak zawsze zaleca się sprawdzenie specyfikacji technicznej dla konkretnego typu przewodu (drut/linka) w celu zapewnienia optymalnego styku.

Czy urządzenie jest odporne na promieniowanie UV?
Tak, materiały użyte przez Schneider Electric do produkcji obudów o stopniu ochrony IP65 są odporne na degradację pod wpływem promieniowania słonecznego, co pozwala na długotrwałą eksploatację na zewnątrz budynków.
