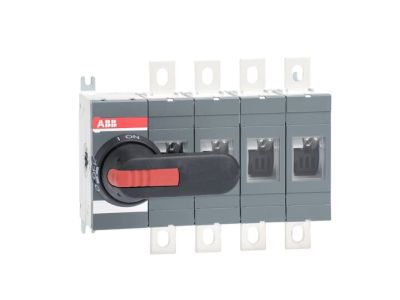

Rozłącznik OT400E04P, 4P 400A 230kW, z rączką i wałkiem | 1SCA022719R1810 ABB

Alternatywny kod produktu: 1SCA022719R1810

Opis i Kluczowe Cechy

Rozłącznik OT400E04P (symbol 1SCA022719R1810) to 4-biegunowe urządzenie o prądzie znamionowym 400A i mocy 230kW, zaprojektowane do stosowania w wymagających instalacjach przemysłowych. Kompaktowa budowa modułowa ułatwia montaż w szafach sterowniczych i rozdzielnicach. Wyposażony w solidną rączkę i wałek zapewniające pewne, ergonomiczne sterowanie oraz wysoki poziom bezpieczeństwa obsługi.

• 4-biegunowa konstrukcja (4P): Umożliwia równoczesne odłączanie wszystkich faz obwodu, zapewniając pełną izolację elektryczną i bezpieczeństwo podczas prac serwisowych.
• Prąd znamionowy 400A: Przeznaczony do obwodów o wysokim obciążeniu, gwarantujący stabilną pracę w instalacjach przemysłowych i energetycznych.
• Moc 230kW: Kompatybilny z silnikami i odbiornikami o mocy do 230kW przy napięciu 400V.
• Rączka i wałek montowany z przodu: Umożliwiają wygodne i intuicyjne sterowanie urządzeniem, optymalne umiejscowienie w szafie.
• Budowa modułowa: Kompaktowe wymiary ułatwiają integrację z innymi elementami rozdzielnicy, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Rozłącznik OT400E04P spełnia wymagania norm europejskich dotyczących bezpieczeństwa i niezawodności urządzeń rozłączających. Posiada oznaczenie CE oraz jest zgodny z normami VDE, IEC i EN 60947-3. Zapewnia maksymalny poziom ochrony przed zwarciami i przeciążeniami.

Zastosowanie

Rozłącznik OT400E04P przeznaczony jest do stosowania w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagana jest niezawodna izolacja obwodów o wysokim obciążeniu.

• Ochrona i odłączanie obwodów siłowych w rozdzielnicach przemysłowych.
• Sterowanie silnikami o mocy do 230kW w układach napędowych.
• Stosowanie jako główne zasilanie w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Wykorzystanie w instalacjach energetycznych jako element separujący obwody podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy zamontować w szafie sterowniczej lub rozdzielnicy, zapewniając odpowiednią przestrzeń serwisową. Rączkę i wałek należy umieścić w dostępnym miejscu, umożliwiając łatwą obsługę. Przed montażem należy upewnić się, że prąd znamionowy i napięcie robocze są zgodne z parametrami instalacji. Po podłączeniu kabli należy sprawdzić poprawność ułożenia przewodów i dokręcić wszystkie połączenia śrubowe zgodnie z wymaganym momentem obrotowym.

FAQ

• Czy rozłącznik OT400E04P posiada zabezpieczenie przed zwarciem? Tak – urządzenie spełnia wymagania normy EN 60947-3, która określa wymagania dotyczące odporności na zwarcia, co gwarantuje bezpieczeństwo w przypadku awarii.
• Jaki jest maksymalny moment dokręcania przewodów przyłączeniowych? Dokładne wartości momentu dokręcania nie zostały podane w danych produktu – należy zapoznać się z dokumentacją techniczną dostarczoną przez producenta.
• Czy rozłącznik można stosować w instalacjach o napięciu niższym niż 400V? Tak – urządzenie jest kompatybilne z napięciami znamionowymi do 690V, jednak prąd znamionowy 400A obowiązuje przy napięciu 400V. W przypadku innych napięć prosimy o weryfikację dokumentacji technicznej.
