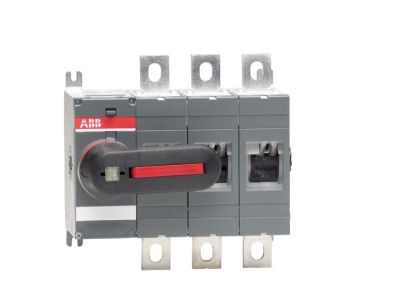

Rozłącznik OT400E03K, 3P 400A 230kW, z rączką na aparacie | 1SCA022763R5390 ABB

Alternatywny kod produktu: 1SCA022763R5390

Opis i Kluczowe Cechy

Rozłącznik OT400E03K (symbol 1SCA022763R5390) to trójbiegunowe urządzenie o prądzie znamionowym 400A i mocy 230 kW, wyposażone w zintegrowaną rączkę montowaną bezpośrednio na aparacie. Zaprojektowany do wymagających zastosowań przemysłowych, charakteryzuje się modułową budową i kompaktowymi wymiarami, co ułatwia montaż w szafach sterowniczych i rozdzielnicach. Wysoki poziom bezpieczeństwa i niezawodności zapewniają trwałe styki oraz mechanizm blokady.

• Trzy bieguny (3P): Umożliwiają jednoczesne odłączanie trzech faz zasilających, co minimalizuje ryzyko zwarć podczas prac serwisowych.
• Prąd znamionowy 400A: Przeznaczony do pracy z dużymi obciążeniami, charakterystycznymi dla maszyn przemysłowych i linii produkcyjnych.
• Moc 230 kW: Zapewnia stabilne zasilanie dla urządzeń o wysokim poborze mocy.
• Rączka na aparacie: Płynna i precyzyjna obsługa, możliwość blokady w pozycji „wyłączony” dla zwiększenia bezpieczeństwa.
• Modułowa budowa: Kompaktowe wymiary ułatwiają instalację w ograniczonych przestrzeniach, a konstrukcja pozwala na montaż w szeregu z innymi aparatami.

Zgodność z Normami

Rozłącznik OT400E03K spełnia europejskie wymagania dotyczące bezpieczeństwa i niezawodności urządzeń elektrycznych. Produkt posiada deklarację zgodności CE oraz jest zgodny z normami określanymi dla rozłączników przemysłowych w zakresie izolacji, wytrzymałości łuku elektrycznego i odporności na warunki środowiskowe.

Zastosowanie

Rozłącznik OT400E03K przeznaczony jest do stosowania w instalacjach przemysłowych, gdzie wymagane jest pewne i bezpieczne odłączanie obwodów o dużych prądach.

• Główne rozłączniki w szafach sterowniczych maszyn przemysłowych i linii produkcyjnych.
• Bezpieczne odłączanie zasilania podczas prac konserwacyjnych i serwisowych.
• Zastosowanie w układach napędowych, gdzie wymagana jest szybka reakcja na awarie.
• Montaż w rozdzielnicach budynków przemysłowych i obiektów użyteczności publicznej.

Wskazówki Montażowe

Montaż rozłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować w pozycji pionowej, zapewniając odpowiednią przestrzeń do obsługi rączki. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Po zamontowaniu należy sprawdzić poprawność działania mechanizmu blokady i płynność ruchu rączki. Dla zapewnienia ciągłości pracy, zaleca się okresowe sprawdzanie stanu styków i mechanizmu napędowego.

FAQ

• Czy rozłącznik OT400E03K posiada blokadę pozycji? Tak, rączka może być zablokowana w pozycji „wyłączony” za pomocą kłódki lub specjalnego zatrzasku, co zapobiega przypadkowemu załączeniu zasilania.
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma rozłącznik? Dane dotyczące prądu zwarciowego nie zostały podane w dostępnych informacjach. Zaleca się sprawdzenie dokumentacji technicznej produktu lub karty katalogowej.
• Czy urządzenie może być stosowane w środowisku agresywnym chemicznie? Stopień ochrony i odporność na czynniki chemiczne nie zostały określone w danych. Produkt przeznaczony jest do standardowych warunków przemysłowych – dla specyficznych środowisk należy skonsultować się z dokumentacją.
