Rozłącznik On/Off In=63A P=37kW, P3-63/I4/SVB/N/HI11 P/T | 207350 Eaton

Alternatywny kod produktu: P3-63/I4/SVB/N/HI11

Opis i Kluczowe Cechy

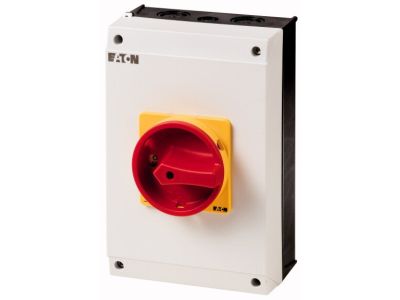

Rozłącznik izolacyjny On/Off o symbolu 207350 (P3-63/I4/SVB/N/HI11 P/T) to urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych. Dzięki prądowi ciągłemu Iu = 63 A zapewnia niezawodną pracę w instalacjach o znacznym obciążeniu. Moc znamionowa 30 kW w kategorii AC-23A przy 400 V potwierdza jego wydajność w sterowaniu silnikami i odbiornikami rezystancyjnymi. Wyposażony w czerwony uchwyt obrotowy i żółty pierścień blokujący, umożliwia szybkie wyłączenie awaryjne. Konstrukcja 3-biegunowa + N oraz stopień ochrony IP65 czynią go odpowiednim do montażu powierzchniowego w trudnych warunkach przemysłowych.

• Prąd ciągły Iu = 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa AC-23A: 30 kW przy 400 V: Wydajne łączenie i odłączanie obciążeń silnikowych oraz rezystancyjnych.
• Stopień ochrony IP65: Odporność na pył i wodę (strumienie) – gwarantuje niezawodność w wilgotnych i zapylonych środowiskach.
• Czerwony uchwyt obrotowy + żółty pierścień blokujący: Intuicyjna identyfikacja pozycji wyłączenia, możliwość zablokowania w położeniu 0 (wył.) dla bezpieczeństwa serwisowego.
• Montaż powierzchniowy 3P+N: Łatwy dostęp do zacisków śrubowych, kompaktowa obudowa ułatwiająca instalację na ścianie lub konstrukcji.

Zgodność z Normami

Rozłącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Jest skonstruowany jako rozłącznik izolacyjny zgodnie z normą IEC/EN 60947-3, co gwarantuje bezpieczne odłączanie napięcia i widoczną przerwę izolacyjną.

Zastosowanie

Dzięki dużej mocy łączeniowej i stopniowi ochrony IP65, rozłącznik sprawdzi się w roli wyłącznika głównego, serwisowego oraz awaryjnego w instalacjach przemysłowych i komercyjnych.

• Wyłącznik główny w rozdzielnicach i maszynach – odłączanie całego obwodu przed pracami serwisowymi.
• Funkcja wyłączania awaryjnego (Emergency Stop) – szybkie odcięcie zasilania w sytuacji zagrożenia.
• Sterowanie silnikami w kategorii AC-23A – załączanie/odłączanie obciążeń indukcyjnych i rezystancyjnych.
• Instalacje w strefach mokrych i zapylonych – np. hale produkcyjne, oczyszczalnie, magazyny.

Wskazówki Montażowe

Montaż i przyłączenie rozłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Urządzenie montuje się na powierzchni (ścianie lub konstrukcji) za pomocą dostarczonych elementów mocujących. Zaciski śrubowe należy dokręcać zgodnie z momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów dobrać do prądu znamionowego 63 A, uwzględniając warunki układania. Po zamontowaniu sprawdzić działanie mechanizmu blokady w pozycji 0 (wył.).

FAQ

• Czy rozłącznik jest przystosowany do pracy jako wyłącznik awaryjny? Tak, posiada czerwony uchwyt obrotowy i żółty pierścień blokujący, co umożliwia szybką identyfikację pozycji wyłączenia oraz blokadę w położeniu 0, spełniając funkcję wyłącznika awaryjnego.
• Jaki jest stopień ochrony obudowy? IP65, co oznacza pyłoszczelność i ochronę przed strumieniami wody. Rozłącznik może być montowany w środowiskach o podwyższonej wilgotności i zapyleniu.
• Jaka jest kategoria użytkowania i moc znamionowa? Kategoria AC-23A przy 400 V, 50-60 Hz – moc 30 kW. Prąd ciągły Iu = 63 A. Rozłącznik przeznaczony jest do łączenia i odłączania obciążeń silnikowych oraz rezystancyjnych.
