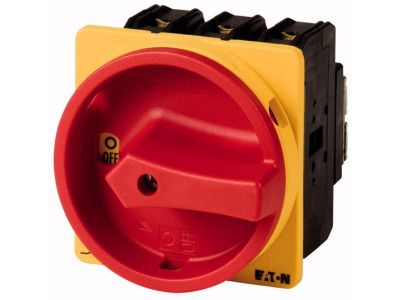

Rozłącznik On/Off In=63A P=37kW, P3-63/EA/SVB/N P/T | 010398 Eaton

Opis i Kluczowe Cechy

Rozłącznik główny EATON P3-63/EA/SVB/N to wysokiej klasy aparat elektryczny zaprojektowany do bezpiecznego odłączania zasilania w układach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym ciągłym In wynoszącym 63 A oraz zdolnością łączeniową dla mocy do 37 kW, co czyni go idealnym rozwiązaniem dla wymagających odbiorników energii. Kluczowym elementem konstrukcyjnym jest napęd ręczny działający bezpośrednio na zestyki, co gwarantuje niezawodność operacyjną. Zestyki po wyłączeniu rozwierają się w sposób wymuszony, zapewniając skuteczną izolację obwodu. Front urządzenia posiada stopień ochrony IP65, co oznacza pełną pyłoszczelność oraz odporność na strugi wody, umożliwiając montaż w trudnych warunkach środowiskowych. Wyrazista, czerwona rękojeść na żółtym wieńcu blokującym pełni funkcję wyłącznika bezpieczeństwa i pozwala na zabezpieczenie urządzenia za pomocą maksymalnie trzech kłódek, co jest kluczowe dla procedur LOTO (Lockout/Tagout).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania:

• IEC/EN 60947-3: Gwarantuje, że aparat spełnia wymagania dla rozłączników, odłączników oraz zestawów z bezpiecznikami w zakresie parametrów łączeniowych i izolacyjnych.
• Napięcie znamionowe izolacji 690V: Pozwala na bezpieczną pracę w standardowych sieciach przemysłowych o wysokim napięciu.
• Klasa ochrony IP65 (przód): Zapewnia ochronę personelu przed dotykiem części niebezpiecznych oraz ochronę wnętrza aparatu przed zanieczyszczeniami zewnętrznymi.

Zastosowanie

Rozłącznik P3-63/EA/SVB/N znajduje szerokie zastosowanie w sektorze elektro-technicznym i automatyce przemysłowej. Dzięki swojej uniwersalnej konstrukcji może być wykorzystywany jako:

• Rozłącznik główny w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Wyłącznik serwisowy i remontowy montowany bezpośrednio przy maszynach i urządzeniach produkcyjnych.
• Element systemów bezpieczeństwa wymagających widocznej i pewnej przerwy izolacyjnej.
• Aparat łączeniowy w systemach wentylacji, klimatyzacji oraz w układach napędowych o mocy do 37 kW.

Wskazówki Montażowe

Konstrukcja ogólna aparatu wspiera różnorodne metody instalacji, co znacząco ułatwia pracę instalatora. Możliwy jest montaż w obudowie natynkowej z izolacją, montaż pośredni oraz montaż w rozdzielaczach systemu IVS. Podczas instalacji należy zwrócić uwagę na:

• Zapewnienie odpowiedniej przestrzeni dla swobodnego operowania rękojeścią blokującą.
• Prawidłowe dokręcenie zacisków prądowych zgodnie z momentem zalecanym przez producenta, aby uniknąć przegrzewania się styków przy pełnym obciążeniu 63 A.
• Wykorzystanie dedykowanych przepustów kablowych w celu zachowania deklarowanego stopnia ochrony IP65.
• Weryfikację wymuszonego rozwarcia styków przed oddaniem instalacji do eksploatacji.

FAQ

• Czy rozłącznik może być używany jako wyłącznik awaryjny? Tak, czerwona rękojeść na żółtym tle spełnia wymagania dla funkcji zatrzymania awaryjnego.
• Ile kłódek można założyć na blokadę? Mechanizm blokujący pozwala na zawieszenie do 3 kłódek jednocześnie, co zabezpiecza przed przypadkowym załączeniem przez osoby nieuprawnione.
• Jaki jest stopień ochrony urządzenia? Od strony czołowej (frontu) urządzenie posiada stopień ochrony IP65, co chroni je przed pyłem i wodą.
• Czy napęd działa bezpośrednio na styki? Tak, konstrukcja zapewnia bezpośrednie przełożenie ruchu rękojeści na mechanizm stykowy, co zwiększa pewność zadziałania.
