Rozłacznik On/Off In=32A P=15kW, P1-32/EA/SVB/N/HI11 P/T | 057859 Eaton

Alternatywny kod produktu: P1-32/EA/SVB/N/HI11

Opis i Kluczowe Cechy

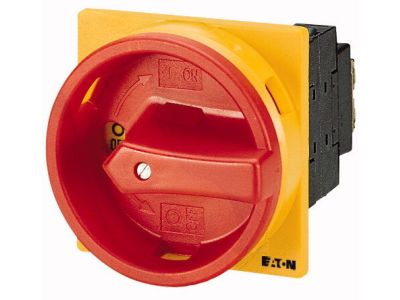

Rozłącznik On/Off P1-32/EA/SVB/N/HI11 (indeks 057859) to czterobiegunowy wyłącznik główny o znamionowym prądzie ciągłym Iu = 32 A i mocy znamionowej 15 kW. Wyposażony w czerwony uchwyt obrotowy z żółtym pierścieniem blokującym, przeznaczony do funkcji wyłączania awaryjnego. Montaż podtynkowy umożliwia łatwą instalację w rozdzielnicach i puszkach.

• Znamionowy prąd ciągły 32 A: Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Czterobiegunowa konstrukcja: Umożliwia jednoczesne rozłączanie trzech faz i przewodu neutralnego w instalacjach trójfazowych.
• Mechanizm blokujący w położeniu 0 (Wył.): Zapobiega przypadkowemu załączeniu podczas prac konserwacyjnych i serwisowych.
• Czerwony uchwyt obrotowy z żółtym pierścieniem blokującym: Wyraźna wizualna sygnalizacja stanu – łatwa identyfikacja funkcji awaryjnej.
• Stopień ochrony NEMA 12: Odporność na wnikanie kurzu oraz wilgoci, co gwarantuje niezawodność w trudniejszych warunkach przemysłowych.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia wymagania norm dotyczących rozłączników głównych oraz wyłączników awaryjnych.

Zastosowanie

Rozłącznik przeznaczony jest do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych i budynkowych. Sprawdza się jako wyłącznik główny oraz w systemach wyłączania awaryjnego.

• Odłączanie zasilania maszyn i urządzeń w celach serwisowych i konserwacyjnych.
• Funkcja wyłączania awaryjnego w liniach technologicznych i rozdzielnicach głównych.
• Blokada w pozycji wyłączonej uniemożliwia przypadkowe załączenie podczas prac instalacyjnych.
• Sterowanie obwodami trójfazowymi o mocy do 15 kW (przy odpowiednim obciążeniu).

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu podtynkowego – należy zastosować odpowiednią puszkę instalacyjną. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z dokumentacją producenta, uwzględniając prąd 32 A. Nie wolno eksploatować rozłącznika bez prawidłowo zamontowanego uchwytu i pierścienia blokującego.

FAQ

• Czy rozłącznik posiada podświetlenie? Nie, model nie jest wyposażony w podświetlenie. Stan załączenia/wyłączenia jest sygnalizowany wizualnie poprzez położenie czerwonego uchwytu obrotowego.
• Jaki jest stopień ochrony? Stopień ochrony wynosi NEMA 12, co odpowiada odporności na wnikanie kurzu oraz wilgoci. Nie podano równoważnego IP.
• Czy można zablokować rozłącznik w pozycji załączonej? Nie. Mechanizm blokujący umożliwia zablokowanie wyłącznie w położeniu 0 (Wył.), co zapewnia bezpieczeństwo podczas prac serwisowych.
