Rozłącznik On/Off In=25A P=13kW P1-25/IVS/N P/T | 083964 Eaton

Alternatywny kod produktu: P1-25/IVS/N

Opis i Kluczowe Cechy

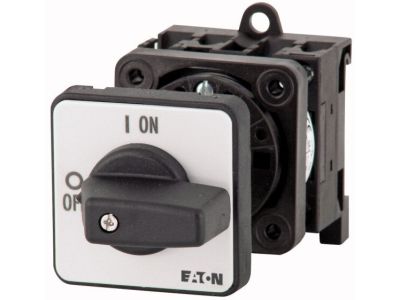

Rozłącznik On/Off serii P1 o symbolu 083964 to czterobiegunowy aparat modułowy przeznaczony do bezpiecznego odłączania i załączania obwodów elektrycznych. Zaprojektowany z myślą o pracy ciągłej przy prądzie znamionowym 25A i mocy 13kW, co pozwala na niezawodne sterowanie odbiornikami o znacznym obciążeniu. Wyposażony w ergonomiczne czarne pokrętło z czytelną tabliczką czołową, ułatwiające obsługę i identyfikację stanu pracy.

• Prąd ciągły Iu = 25A: Umożliwia bezpieczne przewodzenie prądu w obwodach o dużym obciążeniu bez ryzyka przegrzania styków, idealny do zastosowań przemysłowych i komercyjnych.
• Moc znamionowa P = 13kW: Odpowiada typowym obwodom odbiorczym, zapewniając odpowiedni zapas mocy do sterowania silnikami, grzałkami czy oświetleniem.
• 4 bieguny: Umożliwia jednoczesne rozłączanie wszystkich faz oraz przewodu neutralnego (N), co gwarantuje pełne odizolowanie obwodu przy pracach serwisowych.
• Czarne pokrętło z tabliczką czołową: Wyraźnie oznacza stan załączenia/wyłączenia (ON/OFF) i ułatwia identyfikację, nawet w słabo oświetlonych rozdzielnicach.
• Montaż w rozdzielnicy serwisowej: Przystosowany do instalacji w typowych rozdzielnicach modułowych na szynie DIN TH35 (standardowo stosowanej w aparaturze modułowej).

Zgodność z Normami

Rozłącznik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE, gwarantującą bezpieczeństwo użytkowania i zgodność z dyrektywami Unii Europejskiej. Zastosowany stopień ochrony według NEMA (Inny) – dla szczegółowych warunków eksploatacji zaleca się montaż w suchym pomieszczeniu lub w obudowie o odpowiednim IP.

Zastosowanie

Rozłącznik P1-25/IVS/N P/T znajduje zastosowanie jako główne urządzenie odłączające w rozdzielnicach przemysłowych, komercyjnych oraz w instalacjach budynków użyteczności publicznej. Przeznaczony do pracy w obwodach trójfazowych z przewodem neutralnym.

• Główny wyłącznik odłączający zasilanie w rozdzielnicach głównych i podrozdzielniach, umożliwiający bezpieczne przeprowadzenie prac konserwacyjnych
• Sterowanie załączaniem/wyłączaniem odbiorników o łącznej mocy do 13kW, takich jak silniki elektryczne, nagrzewnice, klimatyzatory
• Zabezpieczenie obwodów przed niekontrolowanym załączeniem – pokrętło z tabliczką czołową wyraźnie sygnalizuje stan łącznika
• Stosowany w systemach automatyki budynkowej jako element odcinający zasilanie poszczególnych stref

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Rozłącznik montuje się na szynie DIN TH35 w rozdzielnicy. Przekrój przewodów należy dobrać do prądu 25A zgodnie z normami (zalecany min. 4 mm² Cu). Momenty dokręcania śrub zacisków – stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić działanie łącznika (mechaniczne włączenie/wyłączenie).

FAQ

• Czy rozłącznik posiada podświetlenie? Nie, model P1-25/IVS/N P/T nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest pozycją pokrętła oraz etykietą ON/OFF.
• Jaki jest stopień ochrony? W danych podano stopień ochrony NEMA Inny – brak konkretnej klasy IP. Zaleca się montaż w suchym pomieszczeniu lub w obudowie o odpowiednim stopniu ochrony (np. IP54) dla danego środowiska.
• Czy mogę użyć go do rozłączania obwodów silnikowych? Tak, rozłącznik nadaje się do odłączania obwodów silnikowych do 13kW, jednak nie pełni funkcji wyłącznika silnikowego – nie zapewnia ochrony przeciążeniowej ani zwarciowej. Należy stosować z odpowiednimi zabezpieczeniami nadprądowymi.
