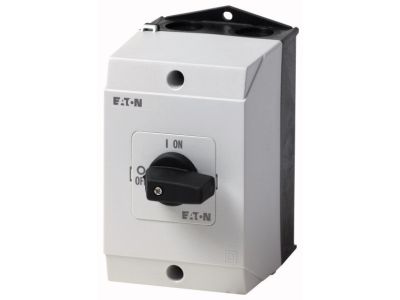

Rozłacznik On/Off In=25A P=13kW P1-25/I2 P/T | 207299 Eaton

Alternatywny kod produktu: P1-25/I2

Opis i Kluczowe Cechy

Rozłącznik On/Off o symbolu 207299 to trzybiegunowe urządzenie do montażu natynkowego, przystosowane do pracy z prądem znamionowym ciągłym Iu = 25 A i mocą znamionową 13 kW. Wyposażony w czarne pokrętło z tabliczką czołową, zapewnia pewną i czytelną identyfikację stanu załączenia. Stopień ochrony NEMA 12 gwarantuje odporność na wnikanie kurzu i wilgoci, co czyni go odpowiednim do zastosowań przemysłowych i w trudnych warunkach.

• Prąd znamionowy ciągły Iu = 25 A: Umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 13 kW: Pozwala sterować odbiornikami o dużej mocy, np. silnikami, grzejnikami czy agregatami.
• Trzybiegunowa konstrukcja: Odpowiednia do odłączania obwodów trójfazowych w instalacjach przemysłowych i komercyjnych.
• Czarne pokrętło z tabliczką czołową: Zapewnia wyraźne oznaczenie pozycji ON/OFF oraz wygodną obsługę nawet w rękawicach roboczych.
• Stopień ochrony NEMA 12: Chroni przed pyłem i kapaniem, dzięki czemu urządzenie sprawdza się w halach produkcyjnych, magazynach i innych wymagających środowiskach.

Zgodność z Normami

Rozłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik natynkowy 207299 znajduje szerokie zastosowanie w instalacjach wymagających ręcznego odłączania obwodów pod obciążeniem. Idealnie nadaje się do:

• Odłączania zasilania maszyn i urządzeń przemysłowych podczas prac konserwacyjnych lub awaryjnego wyłączenia.
• Sterowania silnikami elektrycznymi, grzałkami, piecami i innymi odbiornikami trójfazowymi.
• Pełnienia funkcji głównego wyłącznika w rozdzielnicach natynkowych w warsztatach, garażach i małych zakładach produkcyjnych.
• Zastosowań w automatyce budynkowej jako lokalny wyłącznik bezpieczeństwa dla instalacji wentylacyjnych czy klimatyzacyjnych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu natynkowego na ścianie lub innej stabilnej powierzchni. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 25 A zgodnie z normami instalacyjnymi. Zaleca się dokręcanie zacisków z momentem zgodnym z dokumentacją producenta (jeśli podano). Po zakończeniu montażu sprawdź poprawność działania i oznakowanie pokrętła.

FAQ

• Czy rozłącznik ma podświetlenie? Nie, w standardowym wyposażeniu brak podświetlenia. Stan załączenia sygnalizowany jest położeniem czarnego pokrętła (ON/OFF) oraz tabliczką czołową.
• Jaki stopień ochrony ma ten rozłącznik? Stopień ochrony to NEMA 12, co odpowiada ochronie przed pyłem i kapaniem (zbliżone do IP52). Urządzenie nie jest wodoszczelne – nie nadaje się do bezpośredniego mycia strumieniem wody.
• Czy rozłącznik nadaje się do odłączania obwodów pod obciążeniem? Tak, jest to rozłącznik On/Off przystosowany do bezpiecznego odłączania obwodów przy znamionowym prądzie 25 A i mocy 13 kW. Nie jest to jednak wyłącznik różnicowoprądowy – nie zapewnia ochrony przeciwporażeniowej.
