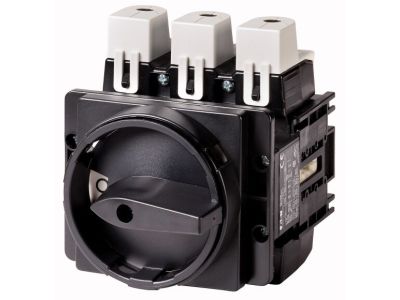

Rozłącznik On/Off In=125A P=45kW, P5-125/EA/SVB-SW/N P/T | 280913 Eaton

Alternatywny kod produktu: P5-125/EA/SVB-SW/N

Opis i Kluczowe Cechy

Rozłącznik główny/izolacyjny P5-125/EA/SVB-SW/N P/T (symbol 280913) przeznaczony jest do bezpiecznego odłączania obwodów elektrycznych o prądzie znamionowym 125 A i mocy 45 kW przy napięciu 690 V. Wyposażony w napęd ręczny działający bezpośrednio na zestyki, które po wyłączeniu rozwierają się w sposób wymuszony, zapewniając widoczną przerwę izolacyjną. Klasa ochrony od strony czołowej IP65 gwarantuje odporność na kurz i wilgoć w trudnych warunkach przemysłowych.

• Prąd znamionowy 125 A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, np. maszyn przemysłowych czy rozdzielnic głównych.
• Napięcie 690 V: wysoka izolacja pozwala na pracę w instalacjach trójfazowych o podwyższonym napięciu.
• Stopień ochrony IP65 (przód): odporność na wnikanie pyłów i strug wody – idealne rozwiązanie do zastosowań w halach produkcyjnych oraz na zewnątrz w obudowach.
• Rękojeść czarna z wieńcem blokującym na 3 kłódki: umożliwia mechaniczną blokadę w pozycji wyłączonej, co zwiększa bezpieczeństwo podczas prac serwisowych zgodnie z zasadami LOTO.
• Wymuszone rozwieranie zestyków: gwarantuje pewną przerwę izolacyjną po wyłączeniu, spełniając wymagania funkcji odłączania.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC/EN 60947-3 dla rozłączników izolacyjnych. Posiada certyfikat CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozłącznik P5-125/EA/SVB-SW/N P/T znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączenie obwodu z możliwością blokady. Idealnie sprawdza się w roli wyłącznika głównego maszyny, rozłącznika serwisowego oraz w rozdzielnicach przemysłowych.

• Odłączanie głównego zasilania maszyn i urządzeń produkcyjnych.
• Jako rozłącznik bezpieczeństwa w systemach transportu taśmowego, pras, obrabiarek.
• W rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Odłączanie źródeł zasilania podczas prac konserwacyjnych i instalacyjnych.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Urządzenie mocuje się na szynie TH35 lub bezpośrednio do płyty montażowej. Przekrój przewodów przyłączeniowych dobrać do prądu 125 A, a moment dokręcania śrub zacisków stosować zgodnie z instrukcją. Po zakończeniu instalacji sprawdzić działanie mechanizmu i blokady kłódkowej.

FAQ

• Czy rozłącznik nadaje się do odłączania obwodów pod obciążeniem? Tak, jest to rozłącznik izolacyjny zgodny z IEC/EN 60947-3, który umożliwia bezpieczne odłączanie przy znamionowym prądzie 125 A. Po wyłączeniu zestyki rozwierają się w sposób wymuszony, tworząc widoczną przerwę izolacyjną.
• Jaki jest stopień ochrony obudowy? Od strony czołowej rozłącznik posiada klasę ochrony IP65, co oznacza pyłoszczelność i ochronę przed strugami wody. Pozostałe części, jeśli nie są osłonięte, mogą mieć niższy stopień ochrony – należy to uwzględnić przy montażu w obudowie.
• Czy można zablokować rękojeść w pozycji wyłączonej? Tak, rękojeść wyposażona jest w czarny wieniec blokujący, który umożliwia zamknięcie na 3 kłódki. Dzięki temu wykluczone jest przypadkowe załączenie obwodu podczas serwisu.
