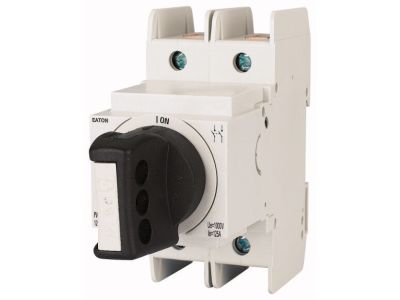

Rozłącznik modułowy DC z pokrętłem PV-DIS-08-63/2-ROT | 179265 Eaton

Alternatywny kod produktu: PV-DIS-08-63/2-ROT

Opis i Kluczowe Cechy

Rozłącznik modułowy DC z pokrętłem, symbol PV-DIS-08-63/2-ROT (nr kat. 179265), został zaprojektowany z myślą o instalacjach fotowoltaicznych. Jego kompaktowa obudowa o szerokości zaledwie 54 mm (3 moduły TE) pozwala zaoszczędzić cenne miejsce w rozdzielnicy, a prąd znamionowy 63 A przy napięciu 800 V DC gwarantuje bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Niezależna obsługa ręczna i niezależność od biegunowości zapewniają stabilną pracę w każdych warunkach.

• Prąd znamionowy 63 A: Umożliwia bezpieczne odłączanie obwodów fotowoltaicznych o dużym natężeniu, minimalizując straty mocy.
• Napięcie znamionowe 800 V DC: Przeznaczony do pracy w instalacjach PV wysokiego napięcia, zgodnie z wymaganiami systemów DC.
• Szerokość 54 mm (3TE): Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy, ułatwiając rozbudowę instalacji.
• Uchwyt obrotowy i niezależna obsługa ręczna: Zapewnia pewne i bezpieczne łączenie/rozłączanie bez konieczności używania narzędzi, zwiększając komfort serwisowania.
• Niezależność od biegunowości i stabilna praca przy każdym prądzie: Eliminuje ryzyko błędnego podłączenia i gwarantuje powtarzalną charakterystykę przełączania.

Zgodność z Normami

Rozłącznik spełnia wymagania normy IEC 60947-3 w zakresie zastosowań DC-PV1 i DC-PV2, co potwierdza jego przydatność w instalacjach fotowoltaicznych. Posiada certyfikację CE.

Zastosowanie

Rozłącznik PV-DIS-08-63/2-ROT jest przeznaczony do bezpiecznego odłączania obwodów prądu stałego w systemach fotowoltaicznych. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących.

• Odłączanie paneli fotowoltaicznych od inwertera podczas prac serwisowych i awaryjnych.
• Bezpieczne przełączanie obwodów DC w rozdzielnicach PV, zapewniające izolację galwaniczną.
• Zastosowanie w aplikacjach wymagających niezależnej obsługi ręcznej – bez ryzyka przypadkowego załączenia.
• Element systemów monitoringu i zabezpieczeń instalacji fotowoltaicznych.

Wskazówki Montażowe

Montaż rozłącznika może być wykonywany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 63 A. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy rozłącznik nadaje się do instalacji fotowoltaicznych o napięciu powyżej 800 V? Nie – urządzenie jest przystosowane do napięcia maksymalnego 800 V DC. Dla wyższych napięć należy dobrać inny model.
• Jak obsługiwać rozłącznik? Uchwyt obrotowy umożliwia ręczne przełączanie bez użycia narzędzi. Należy upewnić się, że dźwignia jest w skrajnym położeniu (włączony/wyłączony).
• Czy rozłącznik wymaga dodatkowego oznakowania biegunowości? Nie – konstrukcja jest niezależna od biegunowości, co upraszcza okablowanie i minimalizuje ryzyko błędów montażowych.
