Rozłącznik mocy NSX160NA AC 3P 160A NA | C163160S Schneider Electric

Opis i Kluczowe Cechy

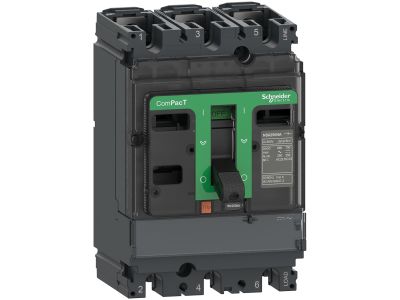

Rozłącznik mocy NSX160NA z serii ComPacT NSX firmy Schneider Electric to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających systemach dystrybucji energii niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na bezpieczne i efektywne zarządzanie obciążeniami w instalacjach przemysłowych oraz komercyjnych. Jako konstrukcja 3-biegunowa (3P), rozłącznik ten gwarantuje jednoczesne odłączenie wszystkich faz roboczych, co jest kluczowe dla bezpieczeństwa personelu serwisowego.

• Prąd znamionowy 160 A: Umożliwia pracę w obwodach o znacznym obciążeniu, zapewniając stabilność termiczną i mechaniczną.
• Technologia ComPacT NSX: Nowoczesna architektura urządzeń ułatwia montaż i integrację z systemami automatyki budynkowej.
• Modułowość: Możliwość doposażenia w napędy silnikowe, rączki obrotowe oraz styki pomocnicze i sygnalizacyjne (np. OF, SD).
• Green Premium: Produkt spełnia rygorystyczne normy ekologiczne, oferując pełną przejrzystość w zakresie wpływu na środowisko i niską emisję CO2.

Zgodność z Normami

Rozłącznik NSX160NA został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Kluczowym aspektem jest pełna zgodność z normą IEC 60947-2, która definiuje wymagania dla aparatury rozdzielczej i sterowniczej niskiego napięcia. Urządzenie zapewnia skuteczną przerwę izolacyjną, co oznacza, że w pozycji otwartej gwarantuje bezpieczne odizolowanie obwodu od źródła zasilania, eliminując ryzyko przepływu prądu szczątkowego. Dodatkowo, produkt posiada certyfikację potwierdzającą zgodność z dyrektywami RoHS oraz REACH, co wpisuje się w strategię zrównoważonego rozwoju.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, rozłącznik C163160S znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Rozdzielnice główne i podrozdzielnice: Jako główny element odcinający zasilanie w sekcjach o prądzie do 160 A.
• Przemysł: Zabezpieczanie i izolowanie maszyn oraz linii produkcyjnych podczas prac konserwacyjnych.
• Infrastruktura krytyczna: Systemy zasilania w szpitalach, centrach danych i obiektach użyteczności publicznej, gdzie niezawodność jest priorytetem.
• Integracja z OZE: Wykorzystanie w instalacjach fotowoltaicznych i wiatrowych jako element rozłączający inwertery lub sekcje bateryjne.

Wskazówki Montażowe

Instalacja rozłącznika NSX160NA powinna być przeprowadzona przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu na płycie montażowej lub szynie DIN (przy użyciu odpowiednich adapterów). Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Dzięki kompaktowym wymiarom serii ComPacT, rozłącznik zajmuje optymalną przestrzeń w szafie sterowniczej. Możliwość montażu akcesoriów, takich jak ekrany międzyfazowe, dodatkowo podnosi poziom bezpieczeństwa poprzez zwiększenie izolacji między biegunami.

FAQ

• Czy rozłącznik NSX160NA posiada funkcję wyzwalania nadprądowego? Nie, jest to rozłącznik mocy (NA), który służy do manewrowania obwodami i zapewnienia przerwy izolacyjnej. Nie posiada wbudowanych członów termiczno-magnetycznych charakterystycznych dla wyłączników.
• Czy mogę zdalnie sterować tym urządzeniem? Tak, rozłącznik może zostać wyposażony w opcjonalny napęd silnikowy, co pozwala na zdalne zamykanie i otwieranie aparatu.
• Co oznacza etykieta Green Premium? Jest to gwarancja, że produkt został wytworzony w sposób przyjazny dla środowiska, posiada deklarację PEP (Product Environmental Profile) i jest łatwy w utylizacji po zakończeniu cyklu życia.
