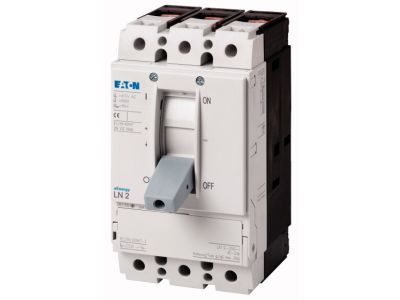

Rozłącznik mocy 3-bieg. 200A, wielkość konstrukcyjna 2, LN2-200-I | 112003 Eaton

Opis i Kluczowe Cechy

Rozłącznik mocy EATON LN2-200-I o numerze katalogowym 112003 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o wymagających instalacjach w sektorze budownictwa komercyjnego i przemysłowego. Urządzenie charakteryzuje się prądem znamionowym ciągłym wynoszącym 200 A, co pozwala na bezpieczne zarządzanie rozdziałem energii w rozdzielnicach głównych i obiektowych. Jako aparat 3-biegunowy, zapewnia pełną izolację obwodów trójfazowych. Wielkość konstrukcyjna 2 (BG2) gwarantuje optymalny kompromis między kompaktowymi wymiarami a wysoką zdolnością odprowadzania ciepła, co jest kluczowe przy długotrwałym obciążeniu znamionowym.

• Prąd znamionowy 200 A: Umożliwia obsługę odbiorników o dużej mocy oraz głównych pionów zasilających.
• Wielkość konstrukcyjna 2: Standaryzowany wymiar ułatwiający montaż w systemowych obudowach rozdzielczych.
• Wysoka trwałość mechaniczna: Konstrukcja EATON gwarantuje tysiące cykli łączeniowych pod obciążeniem.
• Wyraźna sygnalizacja stanu: Intuicyjna dźwignia pozwala na szybką identyfikację pozycji styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Rozłącznik spełnia wymagania normy IEC/EN 60947, co definiuje jego parametry w zakresie bezpiecznej izolacji oraz zdolności do przewodzenia prądów zwarciowych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi aparatury niskiego napięcia.

Zastosowanie

Rozłączniki serii LN dedykowane są przede wszystkim dla nowoczesnego budownictwa. Znajdują zastosowanie jako:

• Główne wyłączniki zasilania w budynkach wielorodzinnych i biurowcach.
• Elementy zabezpieczające i rozłączające w podrozdzielnicach piętrowych.
• Rozłączniki serwisowe dla dużych jednostek klimatyzacyjnych i wentylacyjnych.
• Zabezpieczenie obwodów trójfazowych w zakładach rzemieślniczych i halach magazynowych.

Wskazówki Montażowe

Montaż rozłącznika LN2-200-I powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować klucz dynamometryczny, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków (zgodnie z dokumentacją techniczną producenta).
• Przestrzeń izolacyjna: Zachowanie odpowiednich odstępów od metalowych części obudowy oraz innych aparatów w celu zapewnienia optymalnej cyrkulacji powietrza.
• Przekrój przewodów: Dobór kabli o przekroju dostosowanym do prądu 200 A, uwzględniając spadek napięcia oraz sposób ułożenia przewodów.
• Pozycja montażowa: Możliwość montażu w pionie lub poziomie, co zwiększa elastyczność przy projektowaniu rozdzielnicy.

FAQ

1. Czy rozłącznik LN2-200-I posiada wyzwalacz termiczny?
Seria LN to rozłączniki mocy, które służą do bezpiecznego manewrowania obwodami. W celu zapewnienia pełnej ochrony przed skutkami zwarć i przeciążeń, aparat ten powinien współpracować z odpowiednio dobranymi bezpiecznikami lub wyłącznikami nadprądowymi w systemie kaskadowym.

2. Czy do tego modelu można dołączyć akcesoria dodatkowe?
Tak, wielkość konstrukcyjna 2 pozwala na montaż szerokiej gamy akcesoriów EATON, takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.

3. Jaki jest stopień ochrony tego urządzenia?
Standardowo aparat posiada stopień ochrony IP20 od strony zacisków (przy zastosowaniu odpowiednich osłon), co chroni przed przypadkowym dotykiem części pod napięciem.
