Rozłącznik listwowy 160A NHW-SLS-00/F | 179755 Eaton

Alternatywny kod produktu: NHW-SLS-00/F

Opis i Kluczowe Cechy

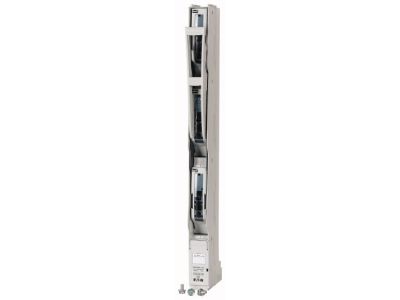

Rozłącznik listwowy NH typu NHW-SLS-00/F o symbolu 179755 to trójbiegunowy rozłącznik bezpiecznikowy w rozmiarze NH00, przystosowany do prądu 160 A. Urządzenie dostarczane jest bez wkładek bezpiecznikowych NH, co pozwala na elastyczny dobór zabezpieczeń do konkretnego obwodu. Konstrukcja listwowa umożliwia uniwersalne prowadzenie odpływów kablowych – zarówno od góry, jak i od dołu, co ułatwia integrację w rozdzielnicach oraz szafach sterowniczych.

• Prąd znamionowy 160 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przeciążenia styków głównych.
• Rozmiar NH00: Kompaktowa obudowa pasująca do standardowych listew NH, pozwala na oszczędność miejsca w rozdzielnicy.
• Uniwersalne odpływy kablowe (góra/dół): Umożliwia elastyczne doprowadzenie przewodów z dowolnego kierunku, co skraca czas montażu i upraszcza trasowanie kabli.
• Brak wkładek bezpiecznikowych w komplecie: Daje możliwość indywidualnego doboru wkładek NH o odpowiednim prądzie i charakterystyce wyłączania w zależności od zabezpieczanego odbiornika.
• Możliwość montażu w pozycji pionowej: Zwiększa uniwersalność zastosowania w wąskich szafach lub przy ograniczonej przestrzeni montażowej.

Zgodność z Normami

Rozłącznik listwowy NHW-SLS-00/F spełnia wymagania norm IEC 60947-1:2007 + A1:2010 oraz IEC 60947-3:2008 + A1:2012. Urządzenie posiada certyfikat CE, potwierdzający zgodność z europejskimi wymaganiami bezpieczeństwa.

Zastosowanie

Rozłącznik NH o prądzie 160 A stosowany jest w przemysłowych instalacjach elektrycznych do bezpiecznego odłączania obwodów pod obciążeniem. Sprawdza się w aplikacjach wymagających selektywnego zabezpieczania oraz łatwej wymiany wkładek bezpiecznikowych.

• Odpływy kablowe w rozdzielnicach głównych i podrozdzielnicach – zabezpieczanie i odłączanie linii zasilających.
• Sterowanie stycznikami, przekaźnikami oraz układami PLC – jako zabezpieczenie nadprądowe i rozłącznik izolacyjny.
• Sygnalizacja stanu obwodu w szafach sterowniczych maszyn – szybkie odłączenie napięcia dla celów serwisowych.
• Automatyka budynkowa i przemysłowa – zabezpieczanie obwodów silnikowych, oświetleniowych lub grzewczych o dużych mocach.

Wskazówki Montażowe

Montaż rozłącznika NHW-SLS-00/F może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na szynie nośnej (np. TH35) lub płycie montażowej zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 160 A oraz warunków środowiskowych. Momenty dokręcania śrub zacisków stosować zgodnie z instrukcją dołączoną do produktu. Po zamontowaniu wkładek bezpiecznikowych (niewchodzących w skład zestawu) należy sprawdzić poprawność zamknięcia pokrywy rozłącznika.

FAQ

• Czy rozłącznik jest wyposażony w sygnalizację zadziałania bezpiecznika? Nie, model NHW-SLS-00/F nie posiada kontroli stanu bezpieczników. Stan wkładek należy sprawdzać wzrokowo podczas przeglądów lub za pomocą dedykowanego wskaźnika przepalenia wkładki NH.
• Jaki stopień ochrony ma to urządzenie? W danych technicznych nie podano stopnia IP. W typowych zastosowaniach w rozdzielnicach suchych pomieszczeń rozłączniki NH osiągają ochronę IP20 (od strony czołowej) – szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Czy rozłącznik może być używany jako wyłącznik główny pod obciążeniem? Tak, zgodnie z normą IEC 60947-3 rozłącznik NH nadaje się do bezpiecznego rozłączania obwodów przy prądzie znamionowym 160 A. Należy pamiętać, że nie zawiera wkładek bezpiecznikowych – te muszą być dobrane osobno do zabezpieczanego obwodu.
