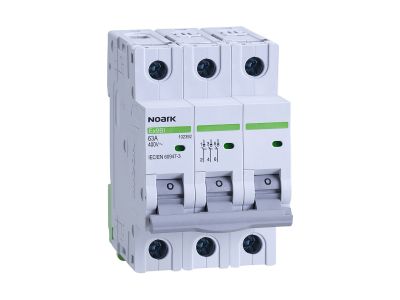

Rozłącznik izolowany 3 moduły, 3-biegunowy, 63A, opcja do wyzwalacza Ex9BI | 102392 Noark

Opis i Kluczowe Cechy

Rozłącznik izolowany serii Ex9BI marki NOARK to zaawansowany aparat elektryczny zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się szerokością trzech modułów i posiada trzy bieguny, co pozwala na skuteczne zarządzanie obwodami trójfazowymi. Prąd znamionowy wynoszący 63A gwarantuje wysoką wydajność prądową, umożliwiając bezpieczną pracę w wymagających instalacjach przemysłowych i komercyjnych.

Kluczową cechą serii Ex9BI jest połączenie funkcji aparatu manewrowego z funkcją izolacyjną. Oznacza to, że rozłącznik może bezpiecznie rozłączać obwody pod obciążeniem, a także w stanach zakłóceniowych, zapewniając jednocześnie bezpieczną przerwę izolacyjną niezbędną do prac serwisowych. Unikalną zaletą tego modelu jest możliwość rozbudowy o akcesoria dodatkowe, takie jak styki pomocnicze AX, styki sygnałowe AL oraz różnego typu wyzwalacze (wzrostowe SHT, podnapięciowe UVT oraz nadnapięciowe OVT), co czyni go jednym z najbardziej elastycznych rozwiązań na rynku.

• Prąd znamionowy 63A: Pozwala na obsługę obciążeń o dużej mocy w rozdzielnicach głównych i obiektowych.
• Konstrukcja 3-biegunowa: Idealna do zabezpieczania i izolowania odbiorników trójfazowych.
• Modułowość: Standardowa szerokość 3 modułów ułatwia montaż w typowych rozdzielnicach na szynie DIN.
• Współpraca z wyzwalaczami: Możliwość zdalnego wyłączenia zasilania w sytuacjach awaryjnych.

Zgodność z Normami

Rozłącznik izolowany NOARK Ex9BI został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnienie tych standardów gwarantuje, że urządzenie zapewnia wymaganą wytrzymałość dielektryczną oraz zdolność do bezpiecznego rozłączania prądów roboczych. Produkt posiada certyfikację potwierdzającą jego przydatność do pełnienia funkcji izolacyjnej, co jest kluczowe dla bezpieczeństwa personelu technicznego pracującego przy instalacji.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, rozłącznik Ex9BI znajduje zastosowanie w wielu obszarach:

• Budownictwo komercyjne: Jako główny rozłącznik w tablicach piętrowych i rozdzielnicach administracyjnych.
• Przemysł: W układach sterowania maszynami, gdzie wymagane jest pewne odcięcie zasilania pod obciążeniem.
• Automatyka budynkowa: Dzięki współpracy z wyzwalaczami SHT i UVT, może być częścią systemów bezpieczeństwa i zdalnego zarządzania energią.
• Instalacje fotowoltaiczne: Jako element sekcji AC w systemach zasilania awaryjnego i hybrydowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków przy prądzie znamionowym 63A. W przypadku montażu akcesoriów, takich jak wyzwalacz wzrostowy SHT, należy go zamontować z lewej strony aparatu zgodnie z instrukcją producenta. Przed oddaniem instalacji do użytku zaleca się wykonanie testu mechanicznego dźwigni oraz sprawdzenie ciągłości obwodu w stanie zamkniętym i pełnej izolacji w stanie otwartym.

FAQ

• Czy rozłącznik Ex9BI może służyć jako zabezpieczenie nadprądowe? Nie, rozłącznik izolowany służy do manewrowania i izolowania obwodów. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłącznik nadprądowy.
• Jakie akcesoria można podłączyć do tego modelu? Urządzenie jest kompatybilne ze stykami pomocniczymi AX, stykami sygnałowymi AL oraz wyzwalaczami wzrostowymi (SHT), podnapięciowymi (UVT) i nadnapięciowymi (OVT).
• Czy aparat można montować w dowolnej pozycji? Tak, konstrukcja rozłącznika pozwala na montaż pionowy lub poziomy na szynie DIN bez wpływu na jego parametry pracy.
