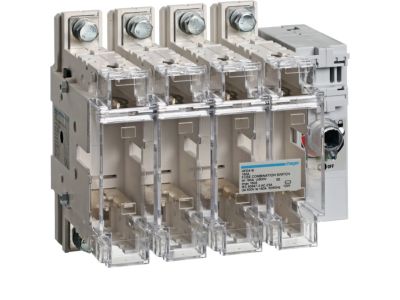

Rozłącznik izolacyjny z bezpiecznikami 4P NH00 160 A | HFD416 Hager

Opis i Kluczowe Cechy

Rozłącznik izolacyjny z bezpiecznikami HFD416 to 4-biegunowe urządzenie przeznaczone do pracy z wkładkami NH00 o prądzie znamionowym 160 A. Zapewnia bezpieczne odłączanie obwodów oraz zabezpieczenie przeciążeniowe i zwarciowe. Konstrukcja umożliwia kontrolę stanu wkładek przez okienko kontrolne bez otwierania obudowy.

• Prąd znamionowy 160 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, typowych dla przemysłu i energetyki.
• 4 bieguny (4P): zapewnia jednoczesne odłączanie wszystkich przewodów fazowych oraz neutralnego, co spełnia wymogi izolacji.
• Wkładki NH00: kompatybilność z popularnym standardem wkładek topikowych – łatwa wymiana i dostępność.
• Widoczny wskaźnik zadziałania: okienko kontrolne w rozłączniku umożliwia szybkie sprawdzenie przepalenia wkładki bez demontażu, zwiększając bezpieczeństwo obsługi.
• Konstrukcja izolacyjna: gwarantuje bezpieczne odłączenie obwodu przy wyjętej wkładce, zgodnie z funkcją rozłącznika izolacyjnego.

Zgodność z Normami

Rozłącznik izolacyjny HFD416 spełnia wymagania europejskich norm dotyczących rozłączników bezpiecznikowych oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Rozłącznik HFD416 znajduje zastosowanie w rozdzielnicach przemysłowych i energetycznych, gdzie wymagane jest bezpieczne odłączanie oraz zabezpieczenie obwodów. Idealny do:

• Główne rozdzielnice niskiego napięcia w zakładach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczanie obwodów odbiorczych o dużym poborze prądu, takich jak silniki, piece, agregaty.
• Instalacje fotowoltaiczne – jako rozłącznik DC w systemach z bezpiecznikami (po weryfikacji parametrów DC).
• Rozdzielnice w energetyce zawodowej – do odłączania i zabezpieczania linii zasilających.

Wskazówki Montażowe

Montaż rozłącznika HFD416 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Urządzenie przeznaczone jest do montażu na szynie TH35 lub płycie montażowej – szczegółowe instrukcje znajdują się w dokumentacji producenta. Wkładki bezpiecznikowe należy dobierać zgodnie z prądem znamionowym i charakterystyką zabezpieczanego obwodu. Momenty dokręcania połączeń śrubowych muszą być zgodne z zaleceniami producenta.

FAQ

• Czy rozłącznik HFD416 nadaje się do odłączania obwodów obciążonych? Tak, jest to rozłącznik izolacyjny, który umożliwia bezpieczne odłączanie w ramach parametrów znamionowych. Należy jednak pamiętać, że wkładki bezpiecznikowe nie gaszą łuku przy przeciążeniu – rozłączanie odbywa się w stanie bezprądowym lub przy minimalnym obciążeniu, chyba że producent dopuszcza inaczej. W razie wątpliwości sprawdź dokumentację.
• Jak sprawdzić, czy wkładka bezpiecznikowa jest przepalona? Rozłącznik wyposażony jest w okienko kontrolne, przez które widoczny jest wskaźnik zadziałania wkładki NH00. Przepalona wkładka sygnalizuje zmianę koloru lub wysunięcie wskaźnika – bez potrzeby otwierania obudowy.
• Jakie wkładki bezpiecznikowe pasują do tego rozłącznika? Do rozłącznika HFD416 przeznaczone są wkładki topikowe typu NH00 o prądzie znamionowym do 160 A. Należy stosować wkładki z podwójnym wskaźnikiem zadziałania (górny i boczny) dla pełnej widoczności w okienku kontrolnym.
