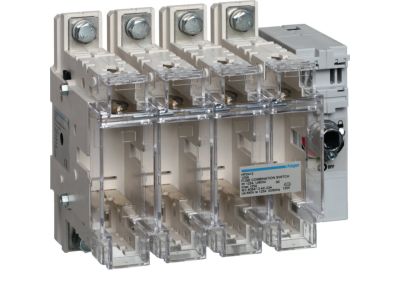

Rozłącznik izolacyjny z bezpiecznikami 4P NH00 125 A | HFD412 Hager

Opis i Kluczowe Cechy

Rozłącznik izolacyjny z bezpiecznikami 4P NH00 o prądzie znamionowym 125 A (symbol HFD412) zapewnia niezawodną izolację galwaniczną oraz ochronę przeciążeniową i zwarciową w obwodach głównych. Dzięki widocznej przerwie izolacyjnej umożliwia bezpieczne prace serwisowe, a zastosowanie wkładek NH00 ułatwia szybką wymianę zabezpieczenia.

• Prąd znamionowy 125 A: umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konstrukcja 4-biegunowa (4P): umożliwia jednoczesne odłączanie wszystkich faz oraz przewodu neutralnego, zapewniając pełną izolację.
• Wielkość wkładki NH00: standardowy format bezpieczników, łatwo dostępny i umożliwiający szybką wymianę przy zachowaniu odpowiednich parametrów zwarciowych.
• Widoczna przerwa izolacyjna: gwarantuje bezpieczeństwo personelu podczas prac konserwacyjnych i serwisowych w rozdzielnicach.
• Funkcja rozłącznika izolacyjnego: zgodnie z definicją umożliwia bezpieczne odłączenie napięcia przy braku obciążenia lub niewielkim obciążeniu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Konstrukcja odpowiada standardom dla rozłączników izolacyjnych z bezpiecznikami, stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny HFD412 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie napięcia i zabezpieczenie obwodów głównych przed przeciążeniem i zwarciem.

• Rozdzielnice główne w budynkach przemysłowych i komercyjnych – jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Zasilanie maszyn i urządzeń produkcyjnych – umożliwia bezpieczne odłączenie w trakcie konserwacji.
• Instalacje fotowoltaiczne i energetyczne – jako rozłącznik po stronie DC (po potwierdzeniu parametrów stałoprądowych w dokumentacji).
• Infrastruktura krytyczna (szpitale, centra danych) – wymagająca pewnej izolacji i łatwej wymiany bezpieczników.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (DIN) lub bezpośrednio na płycie montażowej – zgodnie z instrukcją producenta. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać według dokumentacji technicznej, uwzględniając prąd znamionowy 125 A i warunki zwarciowe. Należy stosować wkładki bezpiecznikowe NH00 o parametrach dostosowanych do zabezpieczanego obwodu.

FAQ

• Czy rozłącznik posiada podświetlenie lub wskaźnik zadziałania bezpiecznika? Rozłącznik sam w sobie nie ma wbudowanego podświetlenia. Widoczność zadziałania bezpiecznika zależy od zastosowanych wkładek – dostępne są wkładki z górnym lub kombinowanym wskaźnikiem zadziałania, które są widoczne przez okienko w obudowie rozłącznika.
• Jaki jest stopień ochrony (IP) tego rozłącznika? Producent nie podaje konkretnego stopnia IP w zestawieniu danych. W standardowych warunkach pracy wewnątrz rozdzielnicy typowy stopień ochrony takiej aparatury to IP20. W przypadku montażu w strefach narażonych na wilgoć lub pył należy zastosować odpowiednią obudowę.
• Jak działa rozłącznik izolacyjny – czy można nim wyłączać obciążenie? Rozłącznik izolacyjny jest przeznaczony przede wszystkim do bezpiecznego odłączania napięcia przy braku obciążenia lub przy niewielkim prądzie. Nie jest to łącznik roboczy do częstego łączenia pod obciążeniem – zabezpieczenie przeciążeniowe i zwarciowe realizują wkładki bezpiecznikowe. Szczegółowe warunki łączeniowe (jeśli dotyczy) należy sprawdzić w dokumentacji producenta.
