Rozłącznik izolacyjny z bezpiecznikami 3P 630A 400VAC odpływ prawy AC22B, LLK-3 | LLK001 Hager

Opis i Kluczowe Cechy

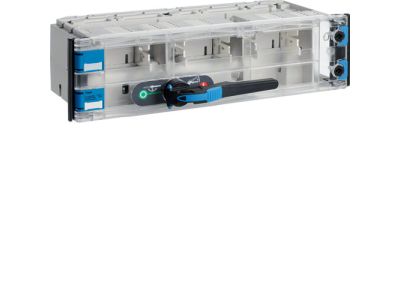

Rozłącznik izolacyjny z bezpiecznikami LLK-3 (LLK001) to trójbiegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów prądu przemiennego o napięciu znamionowym 400 V AC i prądzie do 630 A. Kategoria użytkowania AC22B potwierdza jego zdolność do pracy z odbiornikami indukcyjnymi, takimi jak silniki. Konfiguracja z odpływem prawym ułatwia prowadzenie przewodów w rozdzielnicach.

• Prąd znamionowy 630 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków przy długotrwałym przewodzeniu prądu.
• Napięcie znamionowe 400 V AC: Przystosowany do standardowych sieci trójfazowych w instalacjach przemysłowych i komercyjnych.
• Kategoria użytkowania AC22B: Gwarantuje niezawodne odłączanie mieszanych obciążeń (rezystancyjno-indukcyjnych) przy niewielkich przeciążeniach, np. silników elektrycznych.
• Konfiguracja 3P (trzybiegunowa): Umożliwia jednoczesne odłączenie wszystkich trzech faz, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Odpływ prawy: Ułatwia uporządkowane i ergonomiczne poprowadzenie przewodów odpływowych w rozdzielni, szczególnie przy zabudowie modułowej.

Zgodność z Normami

Rozłącznik spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z aktualnymi standardami DIN, co potwierdza przydatność w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Rozłącznik LLK-3 jest przeznaczony do pracy jako główny wyłącznik w rozdzielnicach przemysłowych oraz do bezpiecznego odłączania obwodów podczas konserwacji i awarii. Sprawdza się w następujących scenariuszach:

• Odłączanie głównego zasilania w maszynach produkcyjnych i liniach technologicznych przy obciążeniu do 630 A.
• Praca jako rozłącznik bezpiecznikowy w rozdzielnicach głównych budynków komercyjnych i wielorodzinnych.
• Bezpieczne odłączanie silników, transformatorów oraz urządzeń grzewczych w aplikacjach przemysłowych.
• Stosowanie w instalacjach wymagających ręcznego wyłączenia zasilania przed pracami serwisowymi (funkcja izolacyjna).

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Momenty dokręcania oraz przekroje przewodów dobieraj według dokumentacji producenta, uwzględniając prąd znamionowy 630 A – nie przekraczaj dopuszczalnych obciążeń.

FAQ

• Czy rozłącznik posiada podświetlenie? Produkt nie jest wyposażony w podświetlenie – nie ma wbudowanego wskaźnika świecącego ani obwodu LED.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnego stopnia ochrony w danych produktu. Zgodnie z ogólną praktyką branżową dla aparatury montowanej w rozdzielnicach, typowy stopień ochrony to IP20 – chroni przed dotknięciem palcami, nie jest wodoodporny.
• W jakim trybie pracy działa rozłącznik? Jest to rozłącznik izolacyjny obsługiwany ręcznie (dźwignią). Służy do odłączania zasilania w stanie bezprądowym (nie jest przeznaczony do wyłączania zwarć ani rozruchu silników – kategoria AC22B dopuszcza sporadyczne wyłączanie przy obciążeniu).
