Rozłącznik izolacyjny modulowy FR 303 125A 3P | 406470 Legrand

Opis i Kluczowe Cechy

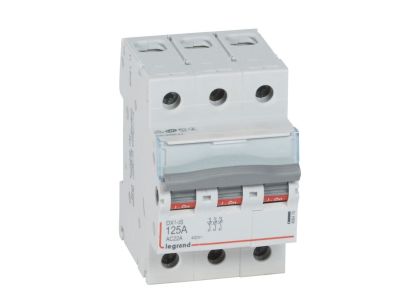

Rozłącznik izolacyjny modułowy FR 303 o numerze katalogowym 406470 to zaawansowany komponent aparatury modułowej renomowanej marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125 A, co pozwala na bezpieczne zarządzanie obciążeniami w rozdzielnicach głównych i oddziałowych. Jako aparat trójbiegunowy (3P), zapewnia jednoczesne odłączenie trzech faz zasilających w instalacjach o napięciu znamionowym 400 V~.

• Wysoka wytrzymałość zwarciowa: Urządzenie posiada zdolność wytrzymywania prądów zwarciowych do poziomu 10 kA, co gwarantuje bezpieczeństwo instalacji w sytuacjach awaryjnych.
• Kompaktowa konstrukcja: Szerokość aparatu wynosi zaledwie 3 moduły (52,5 mm), gdzie każdy moduł ma standardowe 17,5 mm, co pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Uniwersalność połączeń: Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prefabrykację rozdzielnic.
• Ergonomia: Wyraźna dźwignia załączająca w kolorze szarym zapewnia intuicyjną obsługę i jednoznaczną sygnalizację stanu pracy aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową IEC 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dla prądu znamionowego 125 A, aparat spełnia wymagania kategorii pracy AC 22 A, co oznacza, że jest przystosowany do łączenia obciążeń mieszanych, rezystancyjnych i indukcyjnych przy umiarkowanych przeciążeniach. Zapewnia to pełne bezpieczeństwo izolacyjne w stanie otwartym, co jest kluczowe dla ochrony personelu serwisowego.

Zastosowanie

Rozłącznik FR 303 125A znajduje szerokie zastosowanie w budownictwie komercyjnym, przemysłowym oraz w dużych instalacjach mieszkaniowych. Jest idealnym rozwiązaniem jako główny wyłącznik zasilania w rozdzielnicach niskiego napięcia, pozwalając na całkowite odizolowanie fragmentów sieci w celu przeprowadzenia prac konserwacyjnych lub modernizacyjnych. Dzięki wysokim parametrom prądowym, doskonale sprawdza się w układach zasilania maszyn, systemów HVAC oraz w infrastrukturze technicznej budynków biurowych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowym wsporniku montażowym TH35 (szyna DIN), co zapewnia stabilność i kompatybilność z większością nowoczesnych obudów i szaf sterowniczych. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków przy pełnym obciążeniu 125 A. Możliwość zastosowania szyn łączeniowych (grzebieniowych lub sztyftowych) pozwala na estetyczne i bezpieczne mostkowanie aparatów bez konieczności stosowania licznych przewodów giętkich.

FAQ

• Czy rozłącznik FR 303 może służyć jako zabezpieczenie nadprądowe? Nie, rozłącznik izolacyjny służy wyłącznie do manewrowania obwodami i zapewnienia bezpiecznej przerwy izolacyjnej. Do ochrony przed skutkami zwarć i przeciążeń należy zastosować odpowiednie wyłączniki nadnadprądowe lub bezpieczniki.
• Jaka jest kategoria pracy dla tego modelu? Przy prądzie znamionowym 125 A aparat pracuje w kategorii AC 22 A zgodnie z normą IEC 60947-3.
• Czy urządzenie posiada wskaźnik zadziałania? Stan aparatu jest sygnalizowany położeniem szarej dźwigni załączającej.
• Czy można go montować w dowolnej rozdzielnicy? Tak, o ile rozdzielnica posiada standardową szynę TH35 i zapewnia odpowiednią głębokość montażową dla aparatury modułowej Legrand.
