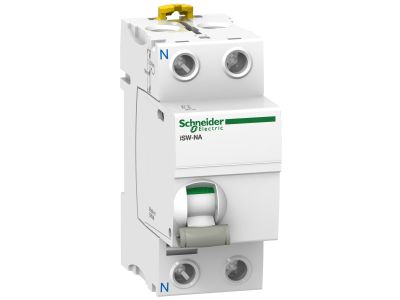

Rozłącznik izolacyjny iSW-NA-80-1N, 80A, 1P+N z możliwością dobudowy wyzwalacza, Acti9 | A9S70680 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny iSW-NA-80-1N o symbolu A9S70680 firmy Acti9 (Schneider Electric) przeznaczony jest do bezpiecznego odłączania napięcia w obwodach jednofazowych z przewodem neutralnym (1P+N). Dzięki prądzie znamionowemu 80 A umożliwia obsługę obwodów o dużym obciążeniu bez ryzyka przegrzania styków. Szerokość modułu nie została podana w danych – pominięto. Wskaźnik Visi-Safe zapewnia wizualne potwierdzenie rzeczywistego stanu styków, co znacząco zwiększa bezpieczeństwo podczas prac konserwacyjnych. Urządzenie oferuje możliwość dobudowy wyzwalacza wzrostowego lub podnapięciowego, a także opcjonalnego napędu drzwiowego, styku pomocniczego i podstawy wtykowej, co daje szerokie możliwości konfiguracji.

• Prąd znamionowy 80 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając odpowiednią rezerwę mocy.
• Wskaźnik Visi-Safe: Wizualnie potwierdza rzeczywiste otwarcie styków, eliminując ryzyko pracy pod napięciem przy niewłaściwym położeniu dźwigni.
• Możliwość dobudowy wyzwalacza: Umożliwia zdalne lub automatyczne wyłączenie obwodu w przypadku zaniku napięcia lub przepięcia (wyzwalacz wzrostowy/podnapięciowy – brak szczegółów w danych).
• Opcje rozbudowy: Możliwość montażu napędu drzwiowego, styku pomocniczego oraz podstawy wtykowej zwiększa elastyczność w projektowaniu rozdzielnic.
• Konstrukcja 1P+N: Odpowiednia do typowych instalacji jednofazowych z przewodem neutralnym, zapewniająca izolację obu przewodów.

Zgodność z Normami

Rozłącznik izolacyjny iSW-NA-80-1N został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikację CE potwierdzającą spełnienie wymogów bezpieczeństwa dla aparatury modułowej. (Brak szczegółowych numerów norm w danych wejściowych – pominięto).

Zastosowanie

Rozłącznik izolacyjny przeznaczony jest do stosowania w rozdzielnicach niskiego napięcia, gdzie wymagane jest bezpieczne i jednoznaczne odłączenie obwodu od źródła zasilania. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych.

• Główny wyłącznik izolacyjny w rozdzielnicach głównych i podrozdzielniach.
• Bezpieczne odłączanie obwodów przed pracami serwisowymi i konserwacyjnymi (zgodne z zasadami BHP).
• Sterowanie i zabezpieczenie obwodów odbiorników jednofazowych (np. oświetlenie, gniazda, maszyny).
• Współpraca z systemami automatyki budynkowej jako element rozłącznika głównego z możliwością zdalnego wyzwalania.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i sprawdź jego brak. Moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta, a przekrój przewodów dopasować do prądu znamionowego 80 A. Po montażu zweryfikuj poprawność połączeń oraz działanie wskaźnika Visi-Safe.

FAQ

• Co oznacza wskaźnik Visi-Safe i jak działa? Visi-Safe to mechaniczny wskaźnik umieszczony na obudowie rozłącznika, który w sposób bezpośredni (mechanicznie sprzężony ze stykami) pokazuje, czy styki są faktycznie rozwarte. Dzięki temu nawet w przypadku uszkodzenia dźwigni operator widzi rzeczywisty stan izolacji, co zwiększa bezpieczeństwo.
• Czy rozłącznik można wyposażyć w napęd drzwiowy? Tak, dane producenta wskazują na możliwość dobudowania napędu drzwiowego (brak szczegółów technicznych – patrz karta katalogowa). Pozwala to na sterowanie rozłącznikiem z zewnątrz rozdzielnicy.
• Jaki stopień ochrony ma rozłącznik? W danych produktu nie podano konkretnego stopnia IP. W typowych zastosowaniach aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 dla zacisków (brak szczegółów – pominięto). W przypadku pracy w trudnych warunkach środowiskowych należy zastosować dodatkowe osłony.
