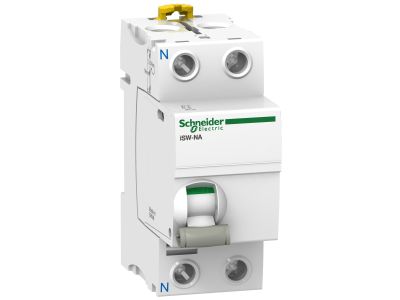

Rozłącznik izolacyjny iSW-NA-100-1N, 100A, 1P+N z możliwością dobudowy wyzwalacza, Acti9 | A9S70690 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny iSW-NA-100-1N firmy Schneider Electric (symbol A9S70690) z serii Acti9 to jednobiegunowy z członem neutralnym (1P+N) aparat o prądzie znamionowym 100 A. Wyposażony we wskaźnik Visi-Safe potwierdzający otwarcie styków – zapewnia pełną widoczną kontrolę stanu rozłączenia. Dzięki możliwości dobudowy wyzwalacza oraz zastosowania akcesoriów, takich jak napęd drzwiowy, styk pomocniczy czy podstawa wtykowa, urządzenie oferuje elastyczność konfiguracji w różnych aplikacjach rozdzielnicowych.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach głównych o dużym obciążeniu, bez ryzyka przeciążenia styków.
• Wskaźnik Visi-Safe: Wizualne potwierdzenie faktycznego otwarcia styków – kluczowe dla bezpieczeństwa podczas prac serwisowych.
• Możliwość dobudowy wyzwalacza: Umożliwia zdalne odłączanie obciążenia w systemach automatyki lub zabezpieczeń.
• Kompatybilność z akcesoriami: Obsługa napędu drzwiowego, styku pomocniczego oraz podstawy wtykowej – upraszcza montaż i rozbudowę instalacji.
• Konstrukcja 1P+N: Odpowiednia do odłączania obwodów jednofazowych z jednoczesnym rozłączeniem przewodu neutralnego.

Zgodność z Normami

Rozłącznik izolacyjny iSW-NA-100-1N został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów obowiązujących w Unii Europejskiej. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują niezawodność i bezpieczeństwo.

Zastosowanie

Rozłącznik izolacyjny iSW-NA-100-1N znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie obwodów głównych pod obciążeniem lub bez obciążenia, z wyraźnym potwierdzeniem stanu styków.

• Odłączanie jednofazowych obwodów odbiorczych w rozdzielnicach budynków mieszkalnych i użyteczności publicznej.
• Stosowanie jako główny rozłącznik w tablicach rozdzielczych z możliwością zdalnego wyzwalania.
• Integracja z systemami automatyki budynkowej poprzez styk pomocniczy sygnalizujący stan łącznika.
• Praca w szafach sterowniczych i zasilających, gdzie wymagana jest wizualna kontrola rozłączenia zgodna z zasadami bezpieczeństwa.

Wskazówki Montażowe

Montaż rozłącznika izolacyjnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów musi być dobrany do prądu znamionowego 100 A zgodnie z normami instalacyjnymi. Momenty dokręcania zacisków – według danych technicznych producenta dostępnych w dokumentacji. Zaleca się stosowanie podstawy wtykowej dla ułatwienia serwisu.

FAQ

• Czy wskaźnik Visi-Safe działa przy braku napięcia? Tak, wskaźnik mechanicznie pokazuje rzeczywiste położenie styków – niezależnie od obecności napięcia. Daje to pewność, że obwód jest rozłączony nawet w przypadku zaniku zasilania.
• Czy do rozłącznika można dobudować wyzwalacz napięciowy lub podnapięciowy? Tak, istnieje możliwość dobudowy wyzwalacza (np. wyzwalacza wzrostowego lub zanikowego). Konkretne modele wyzwalaczy należy dobrać zgodnie z katalogiem akcesoriów serii Acti9.
• Jaki jest stopień ochrony rozłącznika? Producent nie podaje stopnia ochrony obudowy w dostarczonych danych. Typowo aparatura modułowa montowana w rozdzielnicy ma IP20. Do stosowania w warunkach wilgotnych lub zapylonych wymagana jest dodatkowa obudowa.
