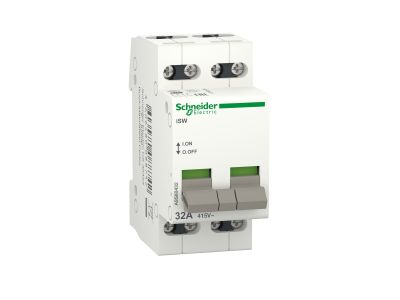

Rozłącznik izolacyjny iSW 4P 32A 415VAC, Acti 9 | A9S60432 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny iSW z serii Acti 9 od renomowanego producenta Schneider Electric to kluczowy element aparatury modułowej, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Urządzenie o numerze katalogowym A9S60432 charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne odłączanie wszystkich faz w układach trójfazowych z przewodem neutralnym. Prąd znamionowy łączeniowy wynosi 32 A, co sprawia, że aparat idealnie nadaje się do sterowania obciążeniami rezystancyjnymi oraz mieszanymi w instalacjach o napięciu znamionowym do 415 V AC.

• Seria Acti 9: Gwarancja pełnej kompatybilności z pozostałymi elementami systemu, takimi jak wyłączniki nadprądowe i różnicowoprądowe.
• Wytrzymałość elektryczna i mechaniczna: Solidna konstrukcja zapewnia długą żywotność urządzenia nawet przy częstych operacjach łączeniowych.
• Wyraźna sygnalizacja: Mechanizm dźwigni pozwala na jednoznaczną identyfikację stanu styków, co podnosi poziom bezpieczeństwa obsługi.
• Szerokość w modułach 18 mm: Kompaktowa budowa zajmuje optymalną ilość miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych i przemysłowych. Rozłącznik iSW spełnia wymagania normy IEC/EN 60669-1 w zakresie łączników do stałych instalacji domowych i podobnych, a także normy IEC/EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki temu użytkownik ma pewność, że urządzenie zapewnia skuteczną izolację bezpieczną, niezbędną podczas prac konserwacyjnych.

Zastosowanie

Rozłącznik iSW 4P 32A znajduje szerokie zastosowanie w nowoczesnym budownictwie komercyjnym, przemysłowym oraz mieszkaniowym. Jako element sterujący, służy do ręcznego załączania i wyłączania obwodów odbiorczych, takich jak oświetlenie, systemy wentylacji czy ogrzewania. Dzięki funkcji izolacyjnej, aparat ten jest wykorzystywany jako główny wyłącznik w mniejszych rozdzielnicach lub jako wyłącznik sekcyjny, umożliwiający bezpieczne odizolowanie fragmentu instalacji elektrycznej od zasilania bez konieczności wyłączania całego obiektu.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN (TH35). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych zaleceń:

• Moment dokręcania: Zaciski śrubowe wymagają zastosowania odpowiedniego momentu dokręcania, aby uniknąć przegrzewania się styków (zalecane użycie wkrętaka dynamometrycznego).
• Przekrój przewodów: Zaciski umożliwiają podłączenie przewodów sztywnych oraz giętkich z tulejkami, zapewniając stabilne połączenie elektryczne.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji na szynie, co ułatwia organizację okablowania wewnątrz szafy sterowniczej.
• Odstępy: Należy zachować odpowiednią przestrzeń wokół aparatu dla zapewnienia optymalnej cyrkulacji powietrza przy pracy z pełnym obciążeniem znamionowym.

FAQ

• Czy rozłącznik iSW posiada funkcję zabezpieczenia nadprądowego? Nie, iSW jest czystym rozłącznikiem izolacyjnym służącym do sterowania i odłączania obwodów. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłącznik nadprądowy z serii iC60.
• Czy można go stosować jako wyłącznik główny? Tak, dzięki prądowi znamionowemu 32 A i czterobiegunowej konstrukcji, doskonale sprawdza się jako wyłącznik główny w mniejszych tablicach rozdzielczych.
• Jaki jest stopień ochrony tego urządzenia? Sam aparat posiada stopień ochrony IP20, natomiast po zamontowaniu w odpowiedniej obudowie lub rozdzielnicy, stopień ochrony całego zestawu wzrasta zgodnie z parametrami obudowy (zazwyczaj IP40 lub wyższy).
