Rozłącznik izolacyjny iSW 2P 20A 250VAC z lampką, Acti 9 | A9S61220 Schneider Electric

Opis i Kluczowe Cechy

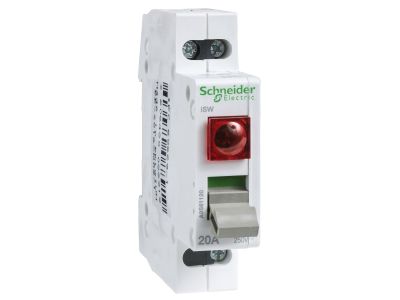

Rozłącznik izolacyjny iSW z lampką sygnalizacyjną z serii Acti 9 firmy Schneider Electric to niezawodne urządzenie do bezpiecznego odłączania obwodów jednofazowych. Model o symbolu A9S61220 wyposażony jest w dwa bieguny (2P), przystosowany do pracy przy napięciu 250 V AC i prądzie znamionowym 20 A. Wbudowana lampka sygnalizuje stan załączenia, co zwiększa bezpieczeństwo obsługi. Urządzenie montowane jest na szynie DIN w rozdzielnicach modułowych.

• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styku rozłącznika.
• Napięcie znamionowe 250 V AC: Gwarantuje niezawodne odłączanie napięcia w typowych instalacjach jednofazowych.
• 2 bieguny (2P): Umożliwia jednoczesne rozłączenie przewodu fazowego i neutralnego, co jest wymagane w wielu zastosowaniach dla pełnej izolacji.
• Wbudowana lampka sygnalizacyjna: Wizualnie informuje o stanie załączenia rozłącznika, ułatwiając identyfikację obwodu pod napięciem podczas prac konserwacyjnych.
• Konstrukcja rozłącznika izolacyjnego: Zapewnia bezpieczne odcięcie obwodu z widoczną przerwą stykową – kluczowy element bezpieczeństwa przy pracach serwisowych.

Zgodność z Normami

Rozłącznik iSW spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia, zgodnie z przepisami krajowymi.

Zastosowanie

Rozłącznik izolacyjny iSW z lampką znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne odłączenie obwodu oraz jednoznaczna sygnalizacja stanu załączenia. Idealnie sprawdza się w instalacjach przemysłowych i komercyjnych.

• Odłączanie obwodów oświetleniowych i gniazd wtyczkowych podczas prac konserwacyjnych.
• Sterowanie obwodami odbiorników (np. silników, grzałek) jako główny wyłącznik z sygnalizacją załączenia.
• Stosowanie jako wyłącznik główny w rozdzielnicach podrzędnych – lampka ułatwia szybkie zlokalizowanie zasilanego obwodu.
• Automatyka budynkowa – separacja obwodów sterowania i sygnalizacji w szafach rozdzielczych.

Wskazówki Montażowe

Montaż i podłączenie rozłącznika izolacyjnego może być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że obwód jest bezpieczny (brak napięcia). Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów dobierz do prądu znamionowego (min. 2,5 mm² dla 20 A) oraz obowiązujących norm. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta – nie dokręcaj na siłę, aby nie uszkodzić obudowy.

FAQ

• Czy lampka sygnalizacyjna świeci się zawsze, gdy rozłącznik jest załączony? Tak, lampka jest zasilana z obwodu głównego i świeci się, gdy rozłącznik znajduje się w pozycji załączonej (ON). Dzięki temu operator ma natychmiastową wizualną informację o stanie obwodu.
• Jaki jest stopień ochrony IP tego rozłącznika? Producent nie podaje konkretnego stopnia IP w danych technicznych. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach wewnętrznych ma stopień ochrony IP20. W przypadku montażu w warunkach podwyższonej wilgotności lub zapylenia wymagana jest dodatkowa obudowa.
• Jaką funkcję pełni rozłącznik izolacyjny – czy może być używany do częstego łączenia/wyłączania? Rozłącznik izolacyjny iSW jest przeznaczony głównie do bezpiecznego odłączania obwodu przy pracach serwisowych. Nie jest przystosowany do częstego łączenia pod obciążeniem – do takich zastosowań należy stosować styczniki lub łączniki odpowiedniego typu.
