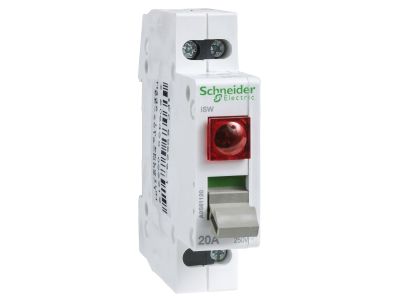

Rozłącznik izolacyjny iSW 1P 20A 250VAC z lampką, Acti 9 | A9S61120 Schneider Electric

Opis i Kluczowe Cechy

Rozłącznik izolacyjny iSW z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów rozdziału energii. Urządzenie o numerze katalogowym A9S61120 charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na bezpieczne i efektywne sterowanie obwodami o napięciu znamionowym 250 V AC. Kluczowym elementem tego modelu jest zintegrowana lampka sygnalizacyjna, która w sposób czytelny informuje operatora o stanie pracy urządzenia, zwiększając tym samym bezpieczeństwo obsługi i diagnostykę instalacji.

• Konfiguracja styków: Urządzenie posiada jeden styk zwierny (1NO), co umożliwia precyzyjne zamykanie i otwieranie obwodu sterowniczego.
• Sygnalizacja świetlna: Wbudowana lampka kontrolna eliminuje konieczność montażu dodatkowych wskaźników na elewacji rozdzielnicy.
• Trwałość mechaniczna: Solidna konstrukcja serii Acti 9 gwarantuje wysoką wytrzymałość na cykle łączeniowe, co jest kluczowe w aplikacjach przemysłowych.
• Kompaktowa budowa: Szerokość dostosowana do standardowych modułów pozwala na optymalne wykorzystanie miejsca na szynie DIN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Jako element systemu Acti 9, rozłącznik iSW spełnia wymagania w zakresie izolacji bezpiecznej, co potwierdza jego przydatność do pracy w wymagających środowiskach elektroenergetycznych. Schneider Electric kładzie duży nacisk na certyfikację, co gwarantuje, że urządzenie zapewnia deklarowany stopień ochrony oraz wytrzymałość dielektryczną niezbędną do ochrony personelu i mienia.

Zastosowanie

Rozłącznik iSW 1P 20A znajduje szerokie zastosowanie zarówno w budownictwie komercyjnym, jak i przemysłowym. Jest idealnym rozwiązaniem do:

• Bezpośredniego sterowania odbiornikami energii o charakterze rezystancyjnym lub lekko indukcyjnym.
• Zastosowania jako główny wyłącznik w mniejszych podrozdzielnicach piętrowych lub sterowniczych.
• Systemów automatyki budynkowej, gdzie wymagana jest lokalna sygnalizacja stanu załączenia obwodu.
• Infrastruktury technicznej, w której kluczowa jest szybka identyfikacja wizualna obecności napięcia w danym segmencie instalacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Rozłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Przewody powinny być odizolowane na odpowiedniej długości, a ich przekrój musi być dobrany zgodnie z obciążeniem prądowym 20 A oraz charakterystyką zabezpieczeń poprzedzających. Dzięki czytelnym oznaczeniom na obudowie, podłączenie styków 1NO oraz zasilania lampki jest intuicyjne i szybkie.

FAQ

• Czy lampka w rozłączniku iSW jest wymienna? Lampka jest zintegrowanym elementem urządzenia, co zapewnia jej wysoką odporność na wstrząsy i długą żywotność bez konieczności serwisowania.
• Czy urządzenie może pracować w układach prądu stałego (DC)? Zgodnie ze specyfikacją techniczną, rozłącznik jest dedykowany do pracy w obwodach prądu przemiennego 250 V AC.
• Jaki jest stopień ochrony tego rozłącznika? Urządzenie montowane w obudowie modułowej zazwyczaj zapewnia stopień ochrony IP20, co chroni przed przypadkowym dotykiem części pod napięciem.
