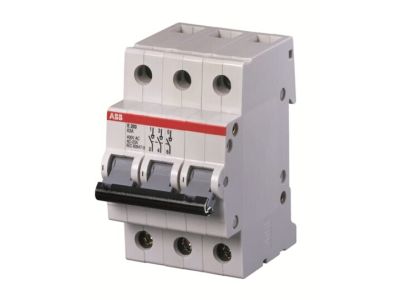

Rozłącznik izolacyjny E203/125A rd, 3P 125A IP10 400V AC, czerwony, pro M compact | 2CDE283001R0125 ABB

Opis i Kluczowe Cechy

Rozłącznik izolacyjny ABB z serii E200, model E203/125A rd, to wysokiej klasy aparat modułowy zaprojektowany do bezpiecznego i efektywnego sterowania obciążeniami w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 125 A, co pozwala na obsługę wymagających obwodów o dużej mocy. Konstrukcja 3-biegunowa (3P) zapewnia pełną izolację trzech faz jednocześnie, co jest kluczowe dla bezpieczeństwa prac serwisowych. Wyrazisty czerwony kolor dźwigni ułatwia szybką identyfikację stanu aparatu w rozdzielnicy.

• System Pro M compact: Pełna kompatybilność z osprzętem modułowym ABB, co pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Zaciski Pozidrive 2: Zastosowanie gniazd śrubowych w rozmiarze Pozidrive 2 gwarantuje pewne dokręcenie przewodów i minimalizuje ryzyko uszkodzenia łba śruby.
• Szybki demontaż: Innowacyjna konstrukcja umożliwia demontaż urządzenia z szyny DIN bez konieczności usuwania szyn zbiorczych, co drastycznie skraca czas prac modernizacyjnych.
• Rozbudowa o styki pomocnicze: Możliwość dołączenia do 3 styków pomocniczych typu S2C-H6R pozwala na zdalną sygnalizację stanu pracy rozłącznika.
• System etykietowania ILS: Zintegrowana krawędź lay-on umożliwia estetyczne i trwałe oznaczenie aparatu, co podnosi standard wykonania instalacji.

Zgodność z Normami

Rozłącznik E203/125A został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w warunkach przemysłowych. Urządzenie spełnia wymagania normy EN 60947-3 dotyczącej rozłączników, odłączników oraz zestawów łączników z bezpiecznikami, a także normy EN 60669-1 dla łączników instalacyjnych. Produkt posiada prestiżowe homologacje uznanych jednostek certyfikujących, takich jak VDE, CCC oraz KEMA, co potwierdza najwyższą jakość wykonania i bezpieczeństwo użytkowania na rynkach globalnych.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu 125 A oraz napięciu znamionowemu 400 V AC, rozłącznik ten znajduje szerokie zastosowanie w sektorze B2B. Jest idealnym rozwiązaniem dla:

• Głównych rozdzielnic niskiego napięcia w budownictwie komercyjnym i przemysłowym.
• Systemów sterowania maszynami, gdzie wymagane jest pewne odłączenie zasilania pod obciążeniem.
• Instalacji fotowoltaicznych i systemów zasilania gwarantowanego jako element izolacyjny.
• Zaawansowanych systemów automatyki budynkowej wymagających integracji z akcesoriami blokującymi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Rozłącznik montuje się na standardowej szynie DIN (TH35). Dzięki systemowi niewypadających śrub z wpuszczanym rowkiem, instalacja przewodów jest szybka i bezpieczna. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub, wykorzystując wkrętak Pozidrive 2, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków. Stopień ochrony IP10 sugeruje montaż wewnątrz obudów lub rozdzielnic zapewniających dodatkową osłonę przed dotykiem bezpośrednim i czynnikami zewnętrznymi.

FAQ

• Czy rozłącznik można zablokować przed nieautoryzowanym załączeniem? Tak, urządzenie wspiera opcjonalne akcesoria blokujące, które uniemożliwiają zmianę stanu dźwigni przez osoby niepowołane.
• Czy muszę demontować szynę grzebieniową, aby wymienić ten aparat? Nie, konstrukcja zatrzasków pozwala na szybki demontaż urządzenia bez naruszania struktury szyn zbiorczych.
• Jakie styki pomocnicze pasują do tego modelu? Rozłącznik jest kompatybilny ze stykami pomocniczymi S2C-H6R, a w jednej konfiguracji można zamontować do 3 takich modułów.
