Rozłącznik izolacyjny E203/100A gr, 3P 100A IP10 400V AC, szary, pro M compact | 2CDE283001R1100 ABB

Alternatywny kod produktu: 2CDE283001R1100

Opis i Kluczowe Cechy

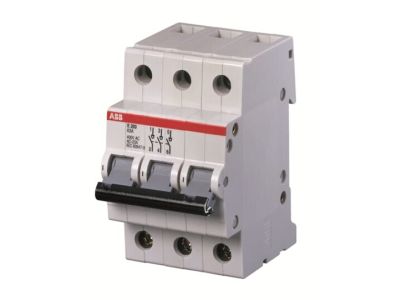

Rozłącznik izolacyjny E203/100A (symbol 2CDE283001R1100) w kolorze szarym to 3-biegunowe urządzenie przeznaczone do bezpiecznego odłączania obwodów trójfazowych 400V AC. Wyposażony w stopień ochrony IP10 chroni przed wnikaniem ciał stałych, a zintegrowana krawędź lay-on ułatwia systemowe etykietowanie ILS. Szybki demontaż bez konieczności demontażu szyny zbiorczej oraz możliwość rozbudowy o 3 styki pomocnicze S2C-H6R zwiększają funkcjonalność i elastyczność instalacji.

• 3-biegunowa konstrukcja 100A: Zapewnia pewne odłączanie obwodów trójfazowych o prądzie znamionowym do 100A, zgodnie z normami bezpieczeństwa.
• Szybki demontaż bez demontażu szyny zbiorczej: Ułatwia serwisowanie i wymianę urządzenia bez konieczności demontażu całej instalacji.
• Zintegrowana krawędź lay-on do systemu etykietowania ILS: Umożliwia precyzyjne oznakowanie obwodów i punktów rozłączania, co usprawnia diagnostykę i utrzymanie porządku w rozdzielnicy.
• Stopień ochrony IP10: Chroni przed wnikaniem ciał stałych, zapewniając bezpieczeństwo w suchych pomieszczeniach instalacyjnych.
• Możliwość rozbudowy o styki pomocnicze S2C-H6R: Rozszerza funkcjonalność o dodatkowe styki sygnalizacyjne lub sterujące, zwiększając elastyczność układu.

Zgodność z Normami

Urządzenie spełnia wymagania norm EN 60947-3 i EN 60669-1 dotyczących rozłączników izolacyjnych oraz posiada certyfikację VDE, CCC i KEMA. Oznakowanie CE potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Rozłącznik izolacyjny E203/100A dedykowany jest do instalacji elektrycznych wymagających pewnego i bezpiecznego odłączania obwodów trójfazowych.

• Odłączanie linii zasilających w rozdzielnicach przemysłowych i budynkowych.
• Bezpieczna obsługa maszyn i urządzeń przemysłowych poprzez fizyczne odłączenie zasilania.
• Stosowanie w szafach sterowniczych do lokalnego wyłączania obwodów podczas prac konserwacyjnych lub remontowych.
• Instalacje wymagające elastycznego systemu rozbudowy o dodatkowe styki sygnalizacyjne.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w instalacji. Urządzenie mocuje się na szynie TH 35mm, zabezpieczając przed przypadkowym wysunięciem. W przypadku rozbudowy o styki pomocnicze należy stosować się do zaleceń producenta dotyczących kompatybilności i kolejności montażu. Po zainstalowaniu zaleca się przeprowadzenie testów funkcjonalnych i wizualnej kontroli prawidłowości połączeń.

FAQ

• Czy rozłącznik posiada blokadę mechaniczną? Tak, dostępne są akcesoria blokujące uniemożliwiające nieautoryzowane włączanie/wyłączanie, co zwiększa bezpieczeństwo instalacji.
• Jakie narzędzie jest wymagane do montażu? Do montażu rozłącznika konieczny jest wkrętak Pozidrive 2, który zapewnia odpowiednie wsparcie podczas dokręcania.
• Czy urządzenie nadaje się do montażu na szynie TH 35mm? Tak, rozłącznik E203/100A przeznaczony jest do mocowania na standardowej szynie TH 35mm, co ułatwia instalację w typowych rozdzielnicach.
