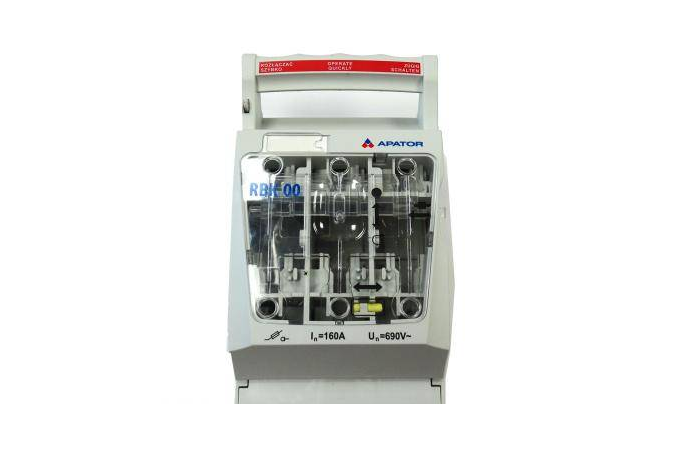

Rozłącznik izolacyjny bezpiecznikowy 160A, zaciski śrubowe (M8) do 70mm2, RBK 00 pro-SD-M | 63-823259-141 Apator

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy RBK 00 pro-SD-M marki APATOR to zaawansowane urządzenie elektroenergetyczne, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 160 A, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych i komercyjnych. Wyposażenie w zaciski śrubowe typu M8 umożliwia pewne i trwałe przyłączenie przewodów o przekroju znamionowym do 70 mm², co gwarantuje niską rezystancję styku oraz minimalizację strat energii na zaciskach.

• Wysoka zdolność łączeniowa: Przystosowany do pracy w trójfazowych obwodach prądu przemiennego, zapewniając skuteczną izolację i ochronę.
• Solidna konstrukcja: Seria pro-SD-M cechuje się wzmocnioną obudową wykonaną z materiałów trudnopalnych i bezhalogenowych.
• Bezpieczeństwo obsługi: Konstrukcja umożliwia bezpieczną wymianę wkładek bezpiecznikowych oraz zapewnia widoczną przerwę izolacyjną.
• Zaciski śrubowe M8: Przystosowane do końcówek oczkowych lub szyn, co ułatwia integrację w rozdzielnicach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w krytycznych aplikacjach. Rozłącznik spełnia wymagania norm:

• PN-EN 60947-1: Aparatura niskonapięciowa - Część 1: Postanowienia ogólne.
• PN-EN 60947-3: Rozłączniki, odłączniki, rozłączniki izolacyjne i zestawy łączników z bezpiecznikami.
• IEC 60947-1 oraz IEC 60947-3: Międzynarodowe standardy gwarantujące kompatybilność i bezpieczeństwo na rynkach globalnych.

Zastosowanie

Rozłącznik RBK 00 pro-SD-M znajduje szerokie zastosowanie w sektorze elektroenergetycznym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach nn.
• Ochrony przed skutkami zwarć i przeciążeń w układach napędowych i technologicznych.
• Stosowania jako główny element odcinający w złączach kablowych i pomiarowych.
• Wykorzystania w układach kompensacji mocy biernej oraz w instalacjach fotowoltaicznych o dużej mocy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów pracy urządzenia. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Śruby M8 należy dokręcać z odpowiednią siłą (zgodnie z dokumentacją techniczną producenta), aby zapobiec przegrzewaniu się styków.
• Przekrój przewodów: Maksymalny przekrój 70 mm² pozwala na optymalne dopasowanie obciążalności prądowej kabla do prądu znamionowego rozłącznika.
• Przestrzeń chłodząca: Należy zachować odpowiednie odstępy izolacyjne i wentylacyjne wewnątrz rozdzielnicy.
• Weryfikacja wkładek: Przed uruchomieniem należy upewnić się, że wkładki bezpiecznikowe są prawidłowo osadzone w szczękach rozłącznika.

FAQ

• Czy rozłącznik RBK 00 pro-SD-M może pracować jako wyłącznik główny? Tak, dzięki funkcji izolacyjnej i zgodności z normą PN-EN 60947-3, może pełnić rolę rozłącznika głównego w obwodach do 160 A.
• Jakie przewody można podłączyć do zacisków M8? Zaciski śrubowe M8 są dedykowane do przewodów zakończonych końcówkami oczkowymi o przekroju do 70 mm² lub do bezpośredniego montażu szyn miedzianych.
• Czy urządzenie jest odporne na trudne warunki środowiskowe? Rozłącznik wykonany jest z wysokiej jakości tworzyw termoplastycznych, jednak stopień ochrony zależy od obudowy, w której zostanie zamontowany.
