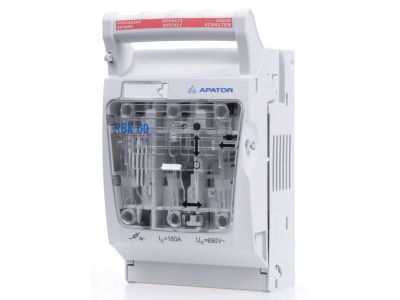

Rozłącznik izolacyjny bezpiecznikowy 160A,, RBK 00 pro | 63-823256-111 Apator

Opis i Kluczowe Cechy

Rozłącznik izolacyjny bezpiecznikowy RBK 00 pro marki APATOR to zaawansowane urządzenie elektroenergetyczne zaprojektowane do bezpiecznego załączania i wyłączania obwodów pod obciążeniem oraz ochrony przed skutkami zwarć i przeciążeń. Prąd znamionowy ciągły wynoszący 160A pozwala na szerokie zastosowanie w rozdzielnicach przemysłowych i złączach kablowych. Model ten charakteryzuje się nowoczesną konstrukcją, która zapewnia maksymalne bezpieczeństwo obsługi oraz długą żywotność styków.

• Zaciski mostkowe (S): Urządzenie wyposażone jest w solidne zaciski mostkowe o szerokim zakresie przyłączalności od 4 mm² do 50 mm², co umożliwia elastyczne dopasowanie przekroju przewodów do aktualnych potrzeb instalacji.
• Montaż tablicowy: Konstrukcja przystosowana do stabilnego montażu na płycie montażowej (tablicowego), co gwarantuje pewne osadzenie aparatu wewnątrz obudowy.
• Wysoki stopień ochrony: Seria RBK pro została zaprojektowana z myślą o bezpieczeństwie, oferując osłonę części pod napięciem i minimalizując ryzyko przypadkowego dotyku.
• Ergonomiczna rączka: Wyraźny skok mechanizmu oraz ergonomiczny uchwyt ułatwiają pewne manewrowanie aparatem nawet w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i krajowymi, co potwierdza jego niezawodność w profesjonalnych systemach zasilania. Rozłącznik spełnia wymagania normy PN-EN 60947-3, która definiuje parametry dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych niskiego napięcia. Dzięki temu użytkownik ma pewność, że aparat zachowuje odpowiednie parametry izolacyjne oraz zdolność do bezpiecznego przerywania prądów roboczych.

Zastosowanie

Rozłącznik RBK 00 pro znajduje szerokie zastosowanie w sektorze elektroenergetycznym i przemysłowym. Jest idealnym rozwiązaniem do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Stosowania w złączach kablowo-pomiarowych oraz szafach sterowniczych.
• Ochrony silników i urządzeń technologicznych o dużym poborze mocy.
• Systemów rozdziału energii w budownictwie wielorodzinnym i obiektach komercyjnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów technicznych. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Przewody o przekroju od 4 mm² do 50 mm² powinny być odpowiednio odizolowane i wprowadzone do zacisków mostkowych bez luźnych drucików.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków na skutek zbyt małego docisku lub uszkodzenia gwintów przy zbyt dużej sile.
• Orientacja: Aparat należy montować na płaskiej powierzchni tablicowej, zachowując odpowiednie odstępy izolacyjne od innych elementów metalowych i aparatury modułowej.
• Wkładki bezpiecznikowe: Należy stosować wyłącznie wkładki topikowe o rozmiarze 00, zgodne z prądem znamionowym rozłącznika.

FAQ

1. Czy rozłącznik RBK 00 pro można montować na szynie DIN?
Prezentowany model jest dedykowany do montażu tablicowego (na płytę montażową). W celu montażu na szynie DIN należy zweryfikować dostępność dedykowanych adapterów lub wybrać wersję dedykowaną na szynę.

2. Jaki jest maksymalny przekrój kabla, który można podłączyć do zacisków?
Zaciski mostkowe typu S pozwalają na podłączenie przewodów o przekroju znamionowym do 50 mm².

3. Czy urządzenie pozwala na wymianę wkładek pod napięciem?
Rozłącznik umożliwia bezpieczną wymianę wkładek bezpiecznikowych po otwarciu pokrywy, co powoduje widoczną przerwę izolacyjną w obwodzie.
