Rozłącznik izolacyjny bez wkładek topikowych R 323 do 63A 3P | 606739 Legrand

Opis i Kluczowe Cechy

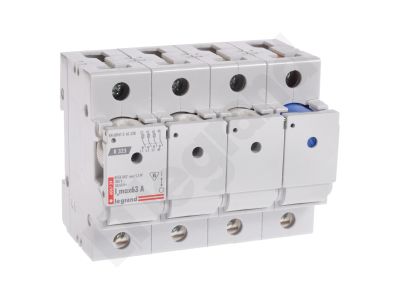

Rozłącznik izolacyjny Legrand serii R 323 o numerze referencyjnym 606739 to wysokiej klasy aparat łączeniowy, zaprojektowany z myślą o bezpiecznym i skutecznym rozłączaniu obwodów elektrycznych w instalacjach przemysłowych oraz komercyjnych. Urządzenie charakteryzuje się konstrukcją trójbiegunową z dodatkowym, rozłączalnym biegunem neutralnym (3P+N), co pozwala na pełną izolację odbiorników od sieci zasilającej o napięciu znamionowym 400 V~.

Kluczowym elementem tego modelu jest jego zdolność do przewodzenia prądu znamionowego o natężeniu do 63 A, co czyni go idealnym rozwiązaniem dla obwodów o znacznym obciążeniu. Produkt dostarczany jest w wersji bez wkładek topikowych, wyposażony fabrycznie w atrapy wkładek typu AD 01 oraz AD 02, co umożliwia jego wykorzystanie jako czystego rozłącznika izolacyjnego w miejscach, gdzie zabezpieczenie nadprądowe realizowane jest przez inne aparaty w systemie.

• Prąd znamionowy: Maksymalna wartość 63 A pozwala na stabilną pracę w wymagających warunkach energetycznych.
• Konfiguracja biegunów: Układ 3P+N zapewnia jednoczesne rozłączanie trzech faz oraz toru neutralnego, zwiększając bezpieczeństwo serwisowe.
• Szerokość modułowa: Urządzenie zajmuje 6 modułów o szerokości 17,5 mm każdy, co przekłada się na całkowitą szerokość 105 mm w rozdzielnicy.
• Wyposażenie: Zastosowanie atrap wkładek AD 01 i AD 02 gwarantuje ciągłość toru prądowego przy zachowaniu mechanicznej integralności urządzenia.

Zgodność z Normami

Rozłącznik izolacyjny Legrand R 323 został wykonany zgodnie z międzynarodowymi standardami dotyczącymi aparatury niskiego napięcia. Spełnia on wymogi normy IEC/EN 60947-3, co potwierdza jego zdolność do bezpiecznego manewrowania pod obciążeniem oraz zapewnienia skutecznej przerwy izolacyjnej w stanie otwartym. Stopień ochrony oraz parametry izolacji są dostosowane do profesjonalnych prefabrykacji rozdzielnic, zapewniając długowieczność i niezawodność eksploatacyjną.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokiemu prądowi znamionowemu, rozłącznik R 323 znajduje zastosowanie w szerokim spektrum instalacji:

• Przemysł: Jako główny rozłącznik w szafach sterowniczych maszyn i linii produkcyjnych.
• Budownictwo komercyjne: W rozdzielnicach piętrowych biurowców, hoteli oraz centrów handlowych do izolacji sekcji zasilania.
• Infrastruktura: W systemach zasilania gwarantowanego i układach przełączania źródeł zasilania, gdzie wymagane jest pewne rozłączenie bieguna N.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków przy prądzie 63 A.
• Przestrzeń w rozdzielnicy: Należy zarezerwować 105 mm wolnego miejsca na szynie (6 modułów), uwzględniając odpowiednią wentylację aparatu.
• Podłączenie bieguna N: Rozłączalny biegun neutralny musi być podłączony zgodnie z oznaczeniami na obudowie, aby zapewnić prawidłową sekwencję łączenia i rozłączania względem faz.

FAQ

1. Czy rozłącznik R 323 może pełnić funkcję bezpiecznika?
Nie, ten konkretny model jest rozłącznikiem izolacyjnym wyposażonym w atrapy wkładek (AD 01, AD 02). Nie posiada on funkcji wyzwalania termicznego ani magnetycznego. Służy wyłącznie do izolowania obwodu.

2. Jakie jest napięcie znamionowe pracy tego urządzenia?
Urządzenie jest dedykowane do pracy w sieciach prądu przemiennego o napięciu znamionowym 400 V~.

3. Czy biegun neutralny jest rozłączany jednocześnie z fazowymi?
Tak, konstrukcja 3P+N zapewnia rozłączanie bieguna neutralnego, co jest kluczowe dla bezpieczeństwa w wielu układach sieciowych podczas prac konserwacyjnych.
