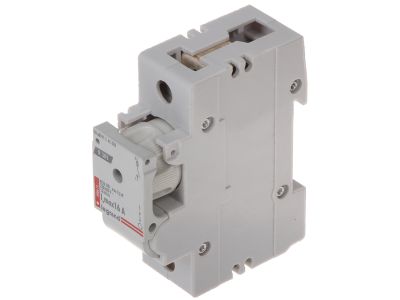

Rozłącznik izolacyjny bez wkładek topikowych R 301 do 16A 1P | 606614 Legrand

Opis i Kluczowe Cechy

Rozłącznik izolacyjny Legrand serii R 301 o numerze referencyjnym 606614 to wysokiej klasy aparat modułowy zaprojektowany do bezpiecznego rozłączania obwodów elektrycznych. Urządzenie jest konstrukcją jednobiegunową (1P), przystosowaną do pracy w sieciach o napięciu znamionowym 230/400 V~. Prąd znamionowy tego modelu wynosi maksymalnie 16 A, co pozwala na stabilną pracę w obwodach sterowniczych oraz pomocniczych. Unikalną cechą tego modelu jest fabryczne wyposażenie w atrapy wkładek AD 01 oraz AD 02, co umożliwia wykorzystanie aparatu jako czystego rozłącznika izolacyjnego bez funkcji zabezpieczenia topikowego. Konstrukcja charakteryzuje się szerokością wynoszącą 1,5 modułu (gdzie jeden moduł to 17,5 mm), co przekłada się na 26,25 mm całkowitej szerokości zajmowanej na szynie montażowej.

• Prąd znamionowy: Maksymalnie 16 A, zapewniający optymalne parametry dla instalacji o niskim poborze mocy.
• Konfiguracja styków: 1-biegunowy (1P) do przerywania toru fazowego.
• Napięcie pracy: Szeroki zakres obsługiwanych napięć 230/400 V~.
• Akcesoria w zestawie: Wyposażony w atrapy wkładek AD 01 i AD 02.
• Kompaktowa budowa: Szerokość 1,5 modułu pozwala na efektywne zarządzanie miejscem w rozdzielnicy.

Zgodność z Normami

Produkt marki Legrand został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami dotyczącymi aparatury niskiego napięcia. Rozłącznik zapewnia skuteczną przerwę izolacyjną, co jest kluczowe dla bezpieczeństwa personelu technicznego podczas prac serwisowych. Zastosowanie wysokiej jakości materiałów izolacyjnych gwarantuje długowieczność urządzenia oraz odporność na przebicia elektryczne w trudnych warunkach eksploatacyjnych.

Zastosowanie

Rozłącznik R 301 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz rozdzielnic rozdzielczych. Jest idealnym rozwiązaniem do:

• Izolowania obwodów sterowania w automatyce przemysłowej.
• Zastosowań w budownictwie komercyjnym i mieszkaniowym jako element odcinający zasilanie wybranych sekcji.
• Systemów, gdzie wymagane jest fizyczne rozłączenie obwodu przy zachowaniu estetyki i spójności z systemem wkładek topikowych, ale bez konieczności stosowania bezpiecznika (dzięki atrapom AD).

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy pamiętać o następujących kwestiach:

• Szerokość montażowa: Należy zarezerwować 26,25 mm wolnego miejsca na szynie (1,5 modułu).
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie przewodów i uniknąć zjawiska luzowania się styków pod wpływem drgań.
• Przekroje przewodów: Zaciski są przystosowane do współpracy z typowymi przewodami miedzianymi stosowanymi w instalacjach do 16 A.

FAQ

• Czy ten rozłącznik chroni przed zwarciem? Nie, ten model jest wyposażony w atrapy wkładek AD 01 i AD 02, co oznacza, że pełni funkcję wyłącznie rozłącznika izolacyjnego, a nie bezpiecznika.
• Jaką szerokość zajmuje aparat w rozdzielnicy? Aparat zajmuje 1,5 modułu, czyli dokładnie 26,25 mm.
• Czy można wymienić atrapy na prawdziwe wkładki topikowe? Konstrukcja serii R 301 pozwala na stosowanie wkładek, jednak ten konkretny zestaw (606614) dostarczany jest z atrapami w celu pełnienia funkcji rozłącznika.
