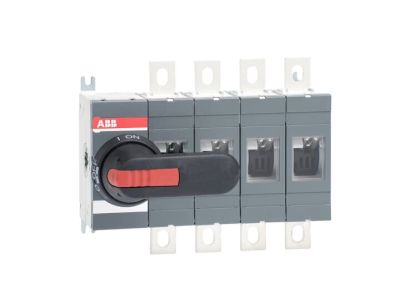

Rozłącznik izolacyjny 4P 315A napęd z przodu, z wałkiem i czarną rączką IP65 OT315E04P | 1SCA022719R1730 ABB

Alternatywny kod produktu: 1SCA022719R1730

Opis i Kluczowe Cechy

Rozłącznik izolacyjny 4-biegunowy 315A (symbol 1SCA022719R1730) z napędem z przodu wyposażonym w czarną rączkę i wałek to urządzenie przeznaczone do bezpiecznego odłączania obwodów elektrycznych w instalacjach przemysłowych i budynkowych. Stopień ochrony IP65 gwarantuje niezawodną ochronę przed pyłem i strumieniami wody. Kompaktowa budowa modułowa ułatwia montaż w szafach sterowniczych i rozdzielnicach.

• 4 bieguny (4P): Odłączanie wszystkich faz oraz przewodu neutralnego, zapewniające pełne odcięcie zasilania w układach 4-przewodowych.
• Prąd znamionowy 315A: Wysoka obciążalność prądowa dla zasilania mocnych odbiorników energetycznych, np. silników, maszyn przemysłowych lub dużych grup odbiorników.
• Napęd z przodu z czarną rączką i wałkiem: Łatwo dostępny i ergonomiczny – umożliwia szybkie i jednoznaczne odłączanie obwodu, także w ciasnych przestrzeniach instalacyjnych.
• Stopień ochrony IP65: Odporny na pył i strumienie wody z dowolnego kierunku – idealny do instalacji w trudnych warunkach środowiskowych, np. na zewnątrz budynków lub w miejscach narażonych na wilgoć.
• Budowa modułowa: Kompaktowe wymiary ułatwiają montaż w standardowych rozdzielnicach i szafach sterowniczych, oszczędzając miejsce w instalacji.

Zgodność z Normami

Rozłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym PN-EN 60947-3. Posiada deklarację zgodności CE oraz spełnia kryteria bezpieczeństwa dla instalacji niskiego napięcia.

Zastosowanie

Rozłącznik izolacyjny 4-biegunowy 315A znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i bezpieczne odłączanie obwodów elektrycznych o wysokim poborze mocy.

• Odłączanie zasilania w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej i przemysłowych.
• Bezpieczne wyłączenie maszyn i urządzeń przemysłowych, np. silników, pomp, wentylatorów lub linii produkcyjnych.
• Zapewnienie bezpieczeństwa podczas prac konserwacyjnych i serwisowych – wyraźna widoczność stanu rozłącznika (załączony/odłączony).
• Stosowanie w instalacjach, gdzie wymagana jest ochrona przed pyłem i wodą (np. hale produkcyjne, warsztaty, instalacje zewnętrzne).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zainstalować w pozycji pionowej, z zachowaniem odpowiednich odstępów od innych elementów, aby zapewnić prawidłowe chłodzenie. Napęd z przodu musi być łatwo dostępny i nie może być blokowany przez inne elementy. Przed podłączeniem należy upewnić się, że prąd znamionowy i napięcie robocze są zgodne z parametrami instalacji. Po montażu należy przeprowadzić próbę działania – rozłącznik powinien otwierać i zamykać obwód płynnie, bez zacięć. Wszystkie połączenia należy dokręcić z odpowiednim momentem wg dokumentacji producenta.

FAQ

• Czy rozłącznik posiada blokadę w stanie odłączonym? Konstrukcja rozłącznika nie przewiduje fabrycznej blokady, jednak możliwe jest zastosowanie dodatkowych akcesoriów blokujących (np. kłódki) w celu zabezpieczenia przed przypadkowym załączeniem.
• Jaki jest zakres temperatur pracy rozłącznika? Dopuszczalny zakres temperatur pracy nie został podany w danych produktu. Urządzenie przeznaczone jest do pracy w standardowych warunkach środowiskowych zgodnie z normami.
• Czy rozłącznik może być stosowany w układach trójfazowych? Tak, 4-biegunowa konstrukcja umożliwia odłączanie wszystkich trzech faz oraz przewodu neutralnego w układach 4-przewodowych.
